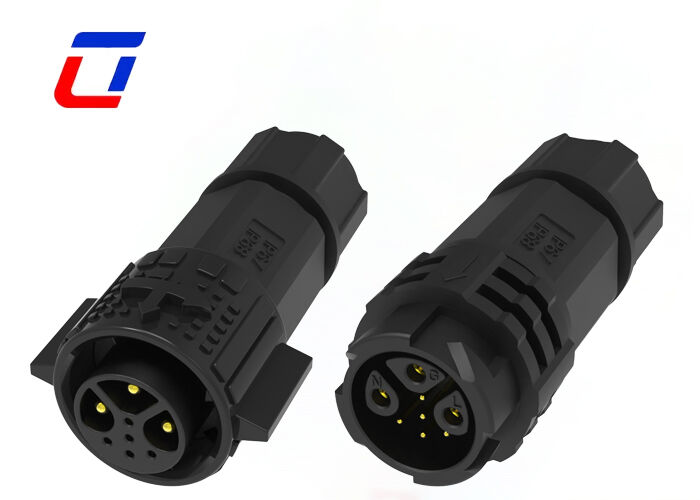

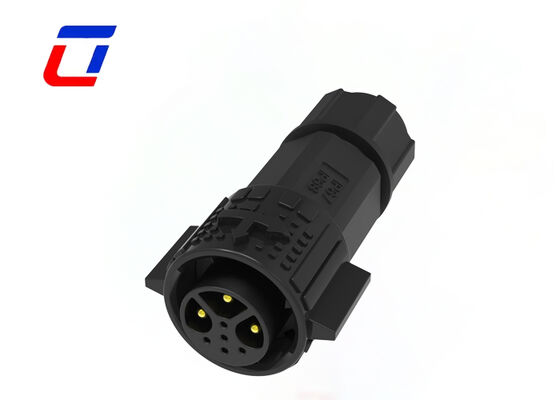

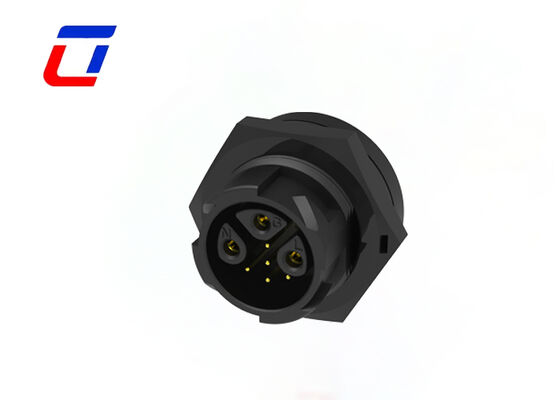

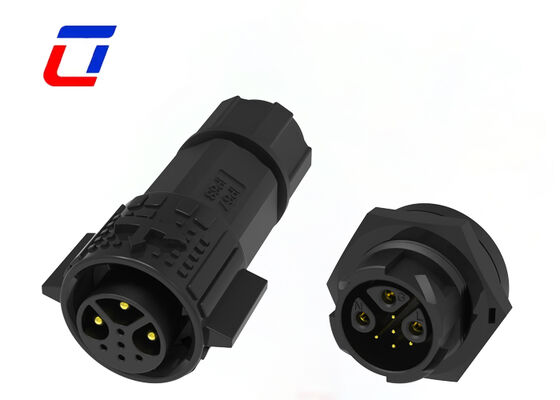

20A Kunststoff-Rundsteckverbinder M19 3+5 Pin ODM IP67 Wasserdichter Strom-Datensteckverbinder 300V

Produktdetails:

Herkunftsort:	Shenzhen, China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union,
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

STIFT:	3+5Pin Strom und Daten	Aktuelle Bewertung:	20A maximal
Nennspannung:	300V	Material:	Nylon
Schutzstufe:	IP67	Betriebstemperatur:	UL94-V0
Hervorheben:	M19 wasserdichtes Kreislaufanschluss , 3+5-poliger IP67-Stromsteckverbinder , 20A Kunststoff-Datensteckverbinder

20A Kunststoff-Rundsteckverbinder M19 ODM Wasserdicht Strom & Daten 300V

Produktübersicht

Der Ulinkcon M19 3+5-polige IP67 wasserdichte Kunststoff-Rundsteckverbinder ist ein ODM-unterstützter integrierter Strom- und Signalsteckverbinder mit einer Nennspannung von 300V und einem Nennstrom von 15A+5A. Mit einem professionellen 3+5-poligen Layout und einer Vollkunststoff-Rundstruktur ermöglicht er eine stabile Hochstromversorgung und Mehrkanal-Signalübertragung. Mit IP67 Allwetter-Schutz und starker Umweltanpassungsfähigkeit ist er eine anpassbare und kostengünstige Verbindungslösung für Außenbeleuchtung, industrielle Steuerung und Smart-Equipment-Projekte.

3+5-poliges integriertes Strom- & Signaldesign:Verwendet eine branchenübliche 3+5-polige Konfiguration für duale Funktionen. 3 Pins unterstützen eine 15A Hochstromversorgung für die Hauptlast der Geräte, während 5 unabhängige Pins 5A Niederspannungssignalübertragung übernehmen. Er integriert Strom- und Signalstromkreise in einem Steckverbinder, vereinfacht die Verkabelung und optimiert die Geräteaufbaustruktur.
15A+5A abgestufte Last & 300V Isolierung:Getrenntes Stark- und Schwachstromdesign passt sich genau an unterschiedliche Stromlasten an und vermeidet Stromübersprechen. Die 300V Hochspannungsfestigkeit widersteht externen Spannungsschwankungen und Stoßbelastungen und verhindert effektiv Stromlecks, Kurzschlüsse und Durchschläge, um einen langfristig sicheren Gerätebetrieb zu gewährleisten.
Professionelle ODM-Anpassungsunterstützung:Als professioneller Hersteller bieten wir umfassende ODM-Anpassungsdienste an, einschließlich Pin-Definition, Kabelspezifikation, Kabellänge, Gehäusefarbe und struktureller Anpassung. Anpassbare Lösungen passen für nicht standardmäßige Geräte und personalisierte Ingenieurprojekte mit höherer Flexibilität als gewöhnliche Universalsteckverbinder.
Leichte Vollkunststoff-Rundstruktur:Verwendet ein hochfestes isolierendes Kunststoff-Rundgehäuse ohne freiliegende Metallteile. Es bietet sichere Isolierung, leichtes Design, Schlagfestigkeit und Verformungsbeständigkeit, geeignet für externe Geräteanschlüsse und enge Einbauräume, was die allgemeine Sicherheit und das Aussehen der Geräte verbessert.
IP67 Allwetter-Wasser- & Staubschutzleistung:Ausgestattet mit hochpräzisen elastischen Dichtungsringen für eine enge Passform und hervorragende Hohlraumdichtheit. Es blockiert effektiv das Eindringen von Spritzwasser, Feuchtigkeit, Staub und Sand und sorgt für eine stabile Verbindungsleistung in rauen Außenarbeitsumgebungen bei jedem Wetter.
Störungsfrei & Industrielle Haltbarkeit:Physikalisch getrennte Strom- und Signalstromkreise eliminieren elektromagnetische Interferenzen und verhindern Signalverzögerungen, Datenverzerrungen und Lichtflimmern. UV-beständiges, temperaturbeständiges und alterungshemmendes Gehäuse sowie korrosionsbeständige Pins gewährleisten eine lange Lebensdauer im Außenbereich. Strenge Werksprüfungen und Massenlieferungen nach Kundenwunsch sind verfügbar.

Elektrische Spezifikationen

Parameter	Spezifikation
Anzahl der Pole	3+5 Pin
Nennstrom	15A +5Amax
Nennspannung	300VAC max
Dielektrische Festigkeit	1500VAC @ 60 s

Technische Spezifikationen

Parameter	Spezifikation
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C bis +105°C
IP-Schutzart	IP67 (1m / 30min) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Parameter	Spezifikation
Nennspannung	300VAC max
Nennstrom	20A max
Kabeldurchmesser (Min)	3,0 mm - 6,0 mm
Kabeldurchmesser (Max)	8,0 mm - 10,0 mm
Maximaler Kabelquerschnitt	0,5 mm² - 2,5 mm²

Konfigurationsoptionen

Schnellverschluss-System mit Druckverriegelung
Mehrere Kernoptionen: 2-polig, 3-polig, 4-polig, 5-polig für Strom
Strom-Signal-Kombinationen: 3+2-polig, 3+3-polig, 3+4-polig, 3+5-polig, 3+9-polig und 2+20-polig
Signaloptionen: 6-polig, 7-polig, 8-polig, 9-polig, 10-polig, 11-polig, 12-polig, 14-polig, 16-polig und 18-polig
Vor-Ort-Montageversionen: Draht-zu-Draht und Draht-zu-Platine Optionen
Nennstrom 20A für Dauerbetrieb
Kabelkonfektionierungsservice mit kundenspezifischen Optionen unterstützt
OEM/ODM-Dienste verfügbar

Anwendungsindustrien

Wachstumsleuchten
Kommunikationsausrüstung
Produktcodiergeräte
Inventar-Produktcodiersysteme
Tintenstrahlsysteme
Solarsysteme
Industrielle Tintenstrahlgeräte
Elektroenergieausrüstung
Labor-Forensik- & Pathologieausrüstung
Schwerlastmaschinen

Produktdesign

Häufig gestellte Fragen

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind eine Fabrik im Ulinkcon Industrial Park, Bao'an District, Shenzhen, China.

F: Wie kann ich Proben erhalten?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort ein Muster zusenden.

F: Wie verfolge ich meine Sendung?

A: Sobald die Ware versandt ist, senden wir Ihnen die Sendungsverfolgungsnummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder unser Team für Updates kontaktieren.
