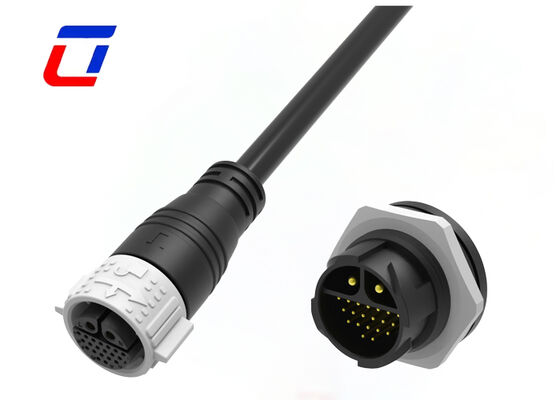

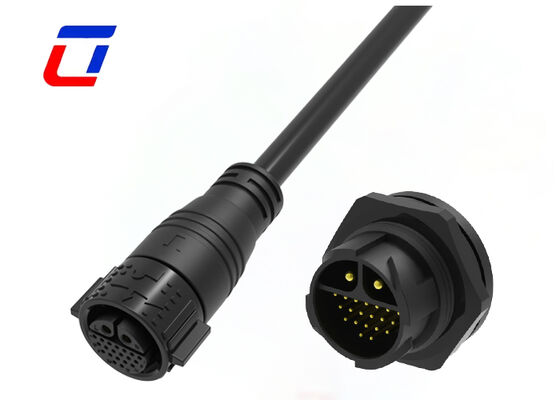

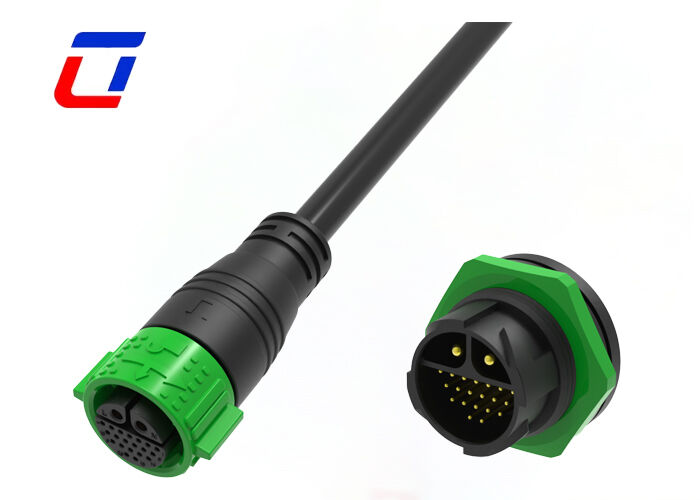

Name: 2+20 Pin M25 20A+5A Stromsignalanschluss IP67 Mehrspinnwasserdichte Anschlussarten
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

2+20 Pin M25 20A+5A Stromsignalanschluss IP67 Mehrspinnwasserdichte Anschlussarten

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Temperaturbereich:	-40℃~+105℃	Wasserdichtigkeitsklasse:	IP67
Anzahl der Pins:	22Pin wasserdichter Stecker	Kontaktmaterial:	Messing vergoldet
Stromspannung:	300V	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	Wasserdichtes Steckverbinder M25 20A+5A , IP67 Mehrpinn-Anschluss , Wasserdichtes Steckdosenanschluss

2+20 Pin M25 20A+5A Strom- und Signalsteckverbinder, IP67, wasserdicht, Mehrfachsteckverbinder

Produktübersicht

Signal- und Strom-Mehrfachsteckverbinder M25 2+20 Pin, wasserdicht, 300 Volt, Draht zu Platine

Hauptmerkmale

2+20-Pin-Split-Design für isolierte Strom- und Signalübertragung: Annahme eines professionellen integrierten 2+20-Pin-Partitionierungslayouts, 2 Hochleistungsstifte unterstützen 20A Hochstromversorgung, während 20 dichte Stifte 5A Niedrigstrom-Steuersignale unabhängig voneinander übertragen. Es realisiert synchrone Strom- und Mehrkanal-Signalübertragung mit einem Steckverbinder, wodurch elektromagnetische Übersprechung zwischen Stromschleife und Präzisionssignalen vollständig eliminiert wird, um Signalverzerrungen zu vermeiden und eine stabile integrierte Verkabelung zu gewährleisten.
Dual-Nennstrom für genaue Anpassung an Arbeitsbedingungen: Mit differenziertem Dual-Load-Design trägt der Hauptstromkreis 20A Hochstrom für die Stromversorgung von Kernanlagen, und der Stromkreis passt sich an 5A Schwachstrom für Sensor- und Datenübertragung an. Die gezielte Stromanpassung verhindert Überlastung, Signalabschwächung und Stromschwankungen und erfüllt die doppelten Anforderungen an Hochstromversorgung und hochpräzise Signalübertragung in komplexen industriellen Szenarien.
IP67 Vollbereich Wasserdicht & Staubdicht: Ausgestattet mit mehrschichtiger integrierter Dichtungsstruktur und dichter Push-Lock-Verbindungstechnologie erreicht der vollständig geschlossene Steckverbinder die Schutzart IP67. Er widersteht effektiv dem Eintauchen in Wasser, Regen, Staubansammlung, Feuchtigkeitskondensation und Ölkorrosion und schützt interne Mehrfachkontakte vor Oxidation, Kurzschluss und Verbindungsfehlern für einen stabilen Allwetterbetrieb.
Werkzeuglose vibrationsfeste Push-Lock-Selbstverriegelungsstruktur: Annahme eines gewindelosen Push-Lock-Selbstverriegelungssystems, die männlichen und weiblichen Klemmen werden durch einfaches Drücken automatisch verriegelt, mit Anti-Lockerungs- und Anti-Drop-Leistung, die Vibrationen und externe Zugkräfte widersteht. Das Drück-zum-Entriegeln-Design ermöglicht eine schnelle manuelle Montage und Demontage ohne Werkzeug, verbessert die Effizienz der Verkabelung und Wartung und unterstützt häufiges Langzeitstecken.
Hochdichte Mehrfachsteckintegration vereinfacht die Verkabelung: 20 unabhängige Signalkanäle unterstützen die parallele Übertragung mehrerer Gruppen von Steuerbefehlen, Sensordaten und Gruppensignalen. Es ersetzt mehrere gewöhnliche Einzelfunktionssteckverbinder, reduziert Geräteanschlüsse und Verkabelungskomplexität, senkt die Ausfallrate von Stromkreisen und passt perfekt zur integrierten Verkabelung von Automatisierungsgeräten, intelligenten Displays und elektrischen Steuerungssystemen.
Flammhemmendes & wetterfestes Industrieghäuse: Einteilig spritzgegossen aus hochfestem flammhemmendem technischen Kunststoff, das Gehäuse zeichnet sich durch hervorragende Isolierung, hohe Zähigkeit und Schlagfestigkeit aus. Mit hervorragender Biegefestigkeit, Temperaturbeständigkeit und UV-Alterungsbeständigkeit verhindert es Risiken von Stromleckagen und Kurzschlüssen und behält eine stabile Struktur ohne Verformung oder Rissbildung während des langfristigen Innen- und Außeneinsatzes.

Anwendungsindustrien

Kommunikationsausrüstung
Produktcodierer & Tintenstrahlsysteme
Solarsysteme
Elektroenergieausrüstung
Labor-Forensik- & Pathologieausrüstung
Schwerlastmaschinen
Industrielle Tintenstrahlgeräte

Technische Spezifikationen

Elektrische Parameter

Anzahl der Pole	22-poliger Draht-zu-Platine-Steckverbinder
Nennstrom	20A +5A
Nennspannung	300VAC max
Spannungsfestigkeit	2500VAC @ 60 s

Technische Parameter

Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min)
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Nennspannung	600VAC max
Nennstrom	40A max
Min. Kabel-Außendurchmesser	6,5 mm ~ 10 mm
Max. Kabel-Außendurchmesser	10,5 mm ~ 18 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 6,0 mm²

Produktkonfiguration

Produktabmessungen

Technische Details

Häufig gestellte Fragen

Was ist die Nennspannung?

Die Nennspannung, auch Betriebsspannung genannt, hängt vom verwendeten Isolationsmaterial des Steckverbinders und dem Abstand zwischen den Kontaktgrößen ab. Einige Komponenten oder Geräte funktionieren möglicherweise nicht richtig unter ihrer Nennspannung.

Kann ich ein individuelles Etikett haben?

Ja, natürlich können Sie Ihr eigenes privates Etikett und Ihre eigene Verpackung erstellen. Wenn Sie die Verpackung entwerfen müssen, haben wir auch professionelle Designer, die Ihnen zur Verfügung stehen.

Wie verfolge ich meine Sendung?

Sobald die Ware versandt wurde, stellen wir Tracking-Nummern und Links zu Logistikplattformen zur Verfügung. Sie können den Echtzeitstatus online verfolgen oder unser Team für Updates kontaktieren.
