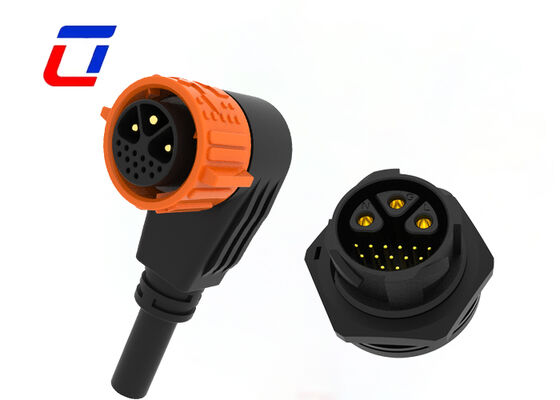

Name: 3+13 Pin M25 Mehrfachsteckverbinder Stecker Buchse PA66 Wasserdicht 300V Push-Lock-Steckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Wasserdichtes LED-Verbindungsstück

3+13 Pin M25 Mehrfachsteckverbinder Stecker Buchse PA66 Wasserdicht 300V Push-Lock-Steckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+13PIN	Aktuell:	15A+5A
Flammwidrigkeitsklasse:	UL94-V0	Temperaturbereich:	-40℃~+105℃
Gehäusematerial:	PA66	Kontaktmaterial:	Messing vergoldet
Hervorheben:	M25 wasserdichter Push-Lock-Steckverbinder , PA66 mehrspinniger männlicher weiblicher Stecker , 300 V wasserdichtes LED-Anschluss

3+13 Pin M25 Mehrfachsteckverbinder Stecker Buchse PA66 Wasserdicht 300V Push-Lock-Steckverbinder

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig, 3+2-polig, 3+3-polig, 3+9-polig, 3+13-polig und 2+20-polig
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Nennstrom 20A für Langzeitbetrieb
Kabelkonfektionierung unterstützt, willkommen zur kundenspezifischen Anpassung
OEM/ODM willkommen

Schnelle Details zu 16 PinsSteckverbinder Stecker Buchse

3+13 Pin Trennwanddesign für isolierte Übertragung: Durch die Übernahme einer wissenschaftlichen 3+13-Pin-Trennwandstruktur sind die Stromkanäle und Signal Kanäle physisch ohne Übersprechen isoliert. 3 dedizierte Strompins sorgen für eine stabile Hauptstromversorgung, während 13 hochdichte Signalpins die parallele Übertragung mehrerer Steuersignale, Sensordaten und Kommunikationsbefehle unterstützen. Das integrierte Mehrkanaldesign vereinfacht die Verkabelung komplexer Geräte und löst das Problem unzureichender Schnittstellen für Multi-Signal-Geräte.
300V Hohe Spannungsfestigkeit für Niederspannungssicherheit: Mit einer Nennspannung von 300V und ausreichend elektrischer Sicherheitsreserve ist der Steckverbinder perfekt für verschiedene industrielle und zivile Niederspannungsarbeitsbedingungen geeignet. Der optimierte Pin-Isolationsabstand verhindert effektiv Kriechströme, elektrische Leckagen und Durchschlagsrisiken. Er gewährleistet eine langfristig stabile Elektrifizierung und sorgt für doppelte Sicherheit bei der Stromversorgung und Signalübertragung.
Industrietaugliches modifiziertes PA66-Gehäuse: Integral im Spritzgussverfahren aus hochwertigem modifiziertem PA66-Nylonmaterial gefertigt, zeichnet sich das Gehäuse durch hohe Steifigkeit, starke Zähigkeit und ausgezeichnete Druck- und Schlagfestigkeit aus. Mit UL94 V0 Flammwidrigkeit, überlegener Isolierung, Temperaturbeständigkeit, Alterungsbeständigkeit und Ölbeständigkeit passt es sich an raue Innen- und Außenumgebungen an und bietet eine lange Lebensdauer.
Vollständig abgedichteter wasser- und staubdichter Schutz: Ausgestattet mit einem hochelastischen integrierten Dichtungsring und einer eng anliegenden Push-Lock-Struktur bildet der Steckverbinder nach dem Andocken eine vollständig geschlossene Schutzbarriere. Er blockiert effektiv Regenwasser, Feuchtigkeit, Staub und Öl, vermeidet Kontaktkorrosion, schlechte Verbindungen und Kurzschlussschäden für einen Allwetter-stabilen Betrieb in feuchten, staubigen und Außenbereichen.
Werkzeuglose vibrationsfeste Push-Lock-Struktur: Mit einem gewindelosen professionellen Push-Lock-Selbstverriegelungsdesign können die Stecker und Buchsen durch einfaches Drücken automatisch verriegelt werden, um eine feste und stabile Verbindung zu gewährleisten. Optimiert für Geräte vibrationen und äußere Zugkräfte, ist es gegen Lösen und Herunterfallen gesichert. Das Drücken zum Lösen ermöglicht eine schnelle manuelle Montage und Demontage ohne Werkzeug, was die Effizienz von Produktion und Wartung erheblich verbessert.
Universell passende Stecker und Buchsen: Geliefert mit vollständigen Stecker- und Buchsen-Sets für flexible Kabelverlängerung, Geräteübertragung und Leitungs erweiterung. Mit der industriellen Standard-M25-Spezifikation ist er hochkompatibel mit gängigen Zubehörteilen auf dem Markt, leicht austauschbar und weit verbreitet für die integrierte Docking von verschiedenen Niederspannungs-Multi-Signal-Elektrogeräten.

Anwendungsindustrien

Kommunikationsanwendungen
Produktcodier maschinen
Inventurproduktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlgeräte
Elektro energiegeräte
Laborforensik- und Pathologiegeräte
Kommunikationsgeräte
Schwer maschinen

Produkttyp-Merkmale
Steckverbindersystem	Kabel-zu-Platine
Abdichtbar	Ja
Steckverbinder & Kontaktanschlüsse zu	Draht & Kabel
Rundsteckverbinder-Typ	Stecker, Buchse
Gehäusetyp	Kunststoffgehäuse
Produkttyp	Steckverbinder-Kit
Konfigurationsmerkmale
Anzahl der Positionen	3+13
Anzahl der Signalpositionen	13
Kontakte vorinstalliert	Ja
Elektrische Eigenschaften
Betriebsspannung (VAC)	300V max.
Betriebsspannung (VDC)	300V max.
Gehäusemerkmale
Gehäusematerial	PA66
Isolationsmaterialtyp für Rundsteckverbinder	Schwer entflammbares Thermoplast
Hermetisch abgedichtet	Ja
Eingangsstil	Seite
Umweltschutztyp	Elastomer abgedichtet, Hermetisch abgedichtet
O-Ring Material	Elastomer abgedichtet, Hermetisch abgedichtet
Umweltschutz	Ja
Kontaktmerkmale
Kontaktstrombelastbarkeit (Max) (A).	15A max.
Rundsteckverbinder-Kontakttyp	Stift-Buchse
Mechanische Befestigung
Steckverbinder-Montagetyp	Kabelmontage (Freihängend)
Steckverbinderausrichtungs-Typ	Schlüsselbar
Steckverbinderrückhaltung	Mit
Abmessungen
Drahtgröße (AWG)	20AWG,18AWG,16AWG,14AWG,
Nutzungsbedingungen
Betriebstemperaturbereich (°C)	-40 ~105°C
IP-Wasserdichtigkeit	IP67
IP-Staubdichtigkeit	6
Industriestandards
UL-Entflammbarkeitsklasse	UL 94V-0

Weitere technische Details

3+13 Pin M25 Mehrfachsteckverbinder Stecker Buchse PA66 Wasserdicht 300V Push-Lock-Steckverbinder

FAQ

F1: Was ist die Nennspannung?

A1: Nennspannung, auch bekannt als Betriebsspannung, die hauptsächlich vom verwendeten Isolationsmaterial des Steckverbinders und dem Abstand zwischen den Kontakten abhängt. Einige Komponenten oder Geräte, die unter ihrer Nennspannung arbeiten, können ihre Funktionen möglicherweise nicht vollständig erfüllen.

Q2: Wie gebe ich eine Bestellung auf? Wie ist der Ablauf?

A2: Der Bestellvorgang ist einfach: 1) Produktdetails bestätigen und eine Proforma-Rechnung (PI) erhalten; 2) Die vereinbarte Anzahlung leisten; 3) Wir beginnen mit der Produktion und informieren Sie über den Fortschritt; 4) Den Restbetrag vor dem Versand bezahlen; 5) Lieferung arrangieren und Tracking-Informationen bereitstellen.

F3: Kann ich ein benutzerdefiniertes Etikett haben?

A3: Ja, natürlich können Sie Ihr eigenes privates Etikett und Ihre eigene Verpackung erstellen. Wenn Sie die Verpackung entwerfen müssen, haben wir auch professionelle Designer, die Ihnen dienen.

Größe und Tag:
