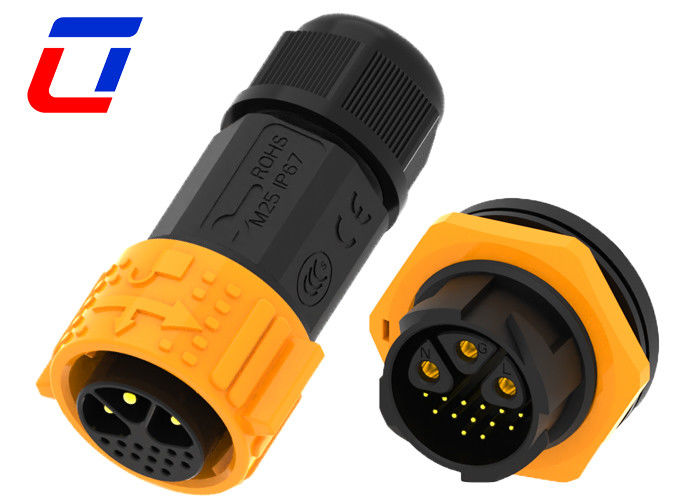

Hochstrom 30A Multi-Pin-Anschlüsse Wasserdicht, 16-Pin-Mann-Frau-Anschluss IP67
Anwendungsbereiche
- Kommunikationsanwendung
- Maschinen zum Codieren von Erzeugnissen
- Inventarproduktcodierung
- Inkjet-Systeme
- Sonnensystem
- Industrie-Tintenstrahlgeräte
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Kommunikationsgeräte
- Schwermaschinen
Hauptmerkmale
- Leistungssignal in einem Satz
- Anordnung der 3-Pin-Leistung und der 13-Pin-Signal
- Wasserdichtheit für die meisten Außenanwendungen
- Feldmontage-Version Kabel an Bord
- Kabelmontage verfügbar
- Schnellverschluss-Schnellentlastungsstruktur
Schnelle Details von Multic-Pin-Anschluss wasserdicht
Dieses Modell ist spezialisiert für verschiedene Anwendungen mit Stromsignalkombination, einfaches Betriebsdesign in Schubschließsystem, nur eine Sekunde Einfügen, dann wird es automatisch verriegelt.
Power & Singal zusammen in einem Satz Design wird immer beliebter für viele Geräte, die die Energie und Signal Anschluss zu lösen getrennt perfekt verwenden,speziell für die Raumbeschränkung.
Die Kabelmontage für Multi-Pin-Konnektoren wird in Ulinkcon unterstützt, bitte teilen Sie die Kabelanfrage im Detail, kundenspezifische Dienstleistungen sind verfügbar.
| Elektrische Parameter |
| NUmber von Polen |
3+13-Pin-wasserdichtes Steckverbinder |
| Aktuelles Rating |
30A +5A |
| Nennspannung |
300VAC max. |
| Haltbarkeitsspannung |
2500VAC @ 60 s. |
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max. |
| Isolationsstruktur |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40 °C ~ +105 °C |
| IP-Klasse |
IP67 (1m / 30min) |
| Schimmelstoff |
PA66 |
| Kontaktmaterial/Endmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
| Betriebsparameter |
| Nennspannung |
600VAC max. |
| Aktuelles Rating |
30A max. |
| Min. Drahtgröße OD |
6.5 mm ~ 10 mm |
| Maximale Drahtgröße |
10.5 mm ~ 18 mm |
| Max.Kabelquerschnittfläche |
0.5 mm2 ~ 6.0 mm2 |
Produktkonfiguration
ProduktsteuerDie Kommission
Häufig gestellte Fragen
F1:Was ichs Nennspannung?
A1:Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Steckdämmungsmaterial, dem Abstand zwischen den Kontaktgrößen abhängt.Komponenten oder Vorrichtungen, deren Nennspannung niedriger ist als ihre Nennspannung, dürfen ihre Funktionen nicht erfüllen.
F2:Wie ist der bewertete Strom?
A2: Nennstrom, alBei der Nennspannung, wie im Fall unterhalb des Nennstroms, kann der Luftanschluss im Allgemeinen ordnungsgemäß funktionieren.durch die thermische Konstruktion des Steckers, um die Anforderungen des Nennstroms zu erfüllen, weil im Kontakt mit einem Strom, der aufgrund des Leiterwiderstands und des Kontaktwiderstands veraltet ist, Wärme entsteht.Der Stecker beschädigt die Isolierung und die Bildung von Luftbelastung auf der Oberfläche der Beschichtung zu erweichen, was zu einem Scheitern führt.
F3:Wie wählt man den passenden Stecker?
A3:Sie müssen Folgendes tun:
* Bestätigen Sie aktuelle Bewertung und Anzahl der Kontakte
* Bestätigen Sie, ob der Montage-Stil vorkabeln muss oder nicht.
* Bestätigen Sie Kabelmessung
* Bestätigen Sie die Kabellänge und das Material.
