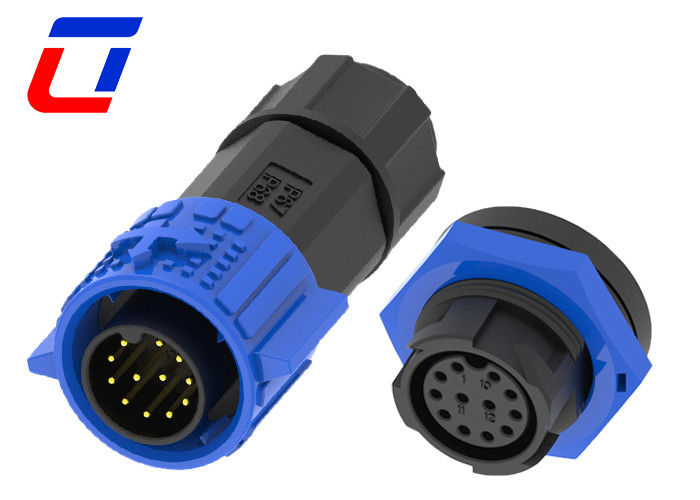

60V männliches Kabel zu weiblicher Steckdose Mehrpinn-Anschlüsse Wasserdichte 12-Pinn-Anschlüsse
Kurze Beschreibung
Dieses Modell ist spezialisiert für verschiedene Anwendungen mit Stromsignalkombination, einfaches Betriebsdesign in Schubschließsystem, nur eine Sekunde Einfügen, dann wird es automatisch verriegelt.
Power & Singal zusammen in einem Satz Design wird immer beliebter für viele Geräte, die die Energie und Signal Anschluss zu lösen getrennt perfekt verwenden,speziell für die Raumbeschränkung.
Kabelmontage für Multi-Pin-Konnektoren ist in Ulinkcon unterstützt, nur bitte teilen Sie Kabel-Anfrage in Details, kundenspezifischen Serviceverfügbar.
| Elektrische Parameter |
| NUmber von Polen |
Wasserdichtes Kabelanschluss mit 12 Stiften |
| Aktuelles Rating |
5A max. |
| Nennspannung |
60VAC max5 |
| Haltbarkeitsspannung |
Bei der Anlage sind die folgenden Anforderungen zu beachten: |
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max. |
| Isolationsstruktur |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40 °C ~ +105 °C |
| IP-Klasse |
IP67 (1m / 30min), wenn gekoppelt |
| Schimmelstoff |
PA66 |
| Kontaktmaterial/Endmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Anwendungsbereiche
- Wachstumslampen
- Kommunikationsanwendung
- Maschinen zum Codieren von Erzeugnissen
- Inventarproduktcodierung
- Inkjet-Systeme
- Sonnensystem
- Industrie-Tintenstrahlgeräte
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Kommunikationsgeräte
- Schwermaschinen
| Betriebsparameter |
| Nennspannung |
120VAC max. |
| Aktuelles Rating |
5A max. |
| Min. Drahtgröße OD |
3.0mm ~ 6.0mm |
| Maximale Drahtgröße |
8.0mm ~ 10.0mm |
| Max.Kabelquerschnittfläche |
0.5 mm2 ~ 2,5 mm2 |
Entwurfsbeschreibung
Häufig gestellte Fragen
F1: Was ist die Nennspannung?
A1:Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Steckverbinder-Dämmstoff und dem Abstand zwischen den Kontaktgrößen abhängt.Einige Komponenten oder Vorrichtungen, die in einer Spannung unter ihrer Nennspannung sind, können ihre Funktionen nicht erfüllen..
F2:Wie ist der bewertete Strom?
A2: Nennstrom, auch als Betriebsstrom bezeichnet. Bei der Nennspannung, wie im Fall unter dem Nennstrom, kann der Luftstopf im Allgemeinen ordnungsgemäß funktionieren.durch die thermische Konstruktion des Steckers, um die Anforderungen des Nennstroms zu erfüllen, weil im Kontakt mit einem Strom, der aufgrund des Leiterwiderstands und des Kontaktwiderstands veraltet ist, Wärme entsteht.Der Stecker beschädigt die Isolierung und die Bildung von Luftbelastung auf der Oberfläche der Beschichtung zu erweichen, was zu einem Scheitern führt.
F3:Wie wählt man den passenden Stecker?
A3:Sie müssen Folgendes tun:
* Bestätigen Sie aktuelle Bewertung und Anzahl der Kontakte
* Bestätigen Sie, ob der Montage-Stil vorkabeln muss oder nicht.
* Bestätigen Sie Kabelmessung
* Bestätigen Sie die Kabellänge und das Material.
