Name: 2+20-polige Kabel-zu-Platine-Steckverbinder M19 Mehrfach-Pin IP67 Solarsteckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

2+20-polige Kabel-zu-Platine-Steckverbinder M19 Mehrfach-Pin IP67 Solarsteckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Material:	PA66 und Kupferlegierung	Nennspannung:	300V
Farbe:	Weiß Blau Rot Schwarz Gelb	Schutzstufe:	IP67
Flammwidrigkeitsklasse:	UL94-V0	Kontaktmaterial:	Messing vergoldet
Hervorheben:	2+20-poliger Draht-an-Platine-Steckverbinder , Multi-Pin IP67-Anschluss M20 , Wasserdichtes Solarkabelanschluss

Wasserdichter Multi-2-Pin für Stromanschlüsse M19 300V Push-Locking 20-Pin Datenanschluss

Kurzbeschreibung

Dual-Zweck Strom- & Daten-Pin-Layout

Mit einem speziellen 2-Pin-Stromabschnitt für eine zuverlässige 300-V-Stromversorgung und einem 20-Pin-Datenabschnitt für Hochgeschwindigkeits-Signalübertragung mit geringem Rauschen eliminiert das getrennte Pin-Design dieses Steckers Kreuzstörungen zwischen den Schaltkreisen. Dies gewährleistet sowohl eine stabile Energieversorgung als auch eine genaue Datenübertragung – entscheidend für den reibungslosen Betrieb komplexer integrierter Systeme.

IP67 Wasserdicht & Staubdicht für vielseitigen Einsatz

Mit präzisionsgeformten Dichtungen und einem robusten M19-Gehäuse erfüllt der Stecker den IP67-Schutzstandard und schützt effektiv vor Regen, Spritzwasser und Staubansammlungen. Er funktioniert zuverlässig in einer Vielzahl von anspruchsvollen Umgebungen, von feuchten Fabrikhallen und Außenanlagen bis hin zu korrosiven Meeresumgebungen.

Quick-Lock Push-Verbindung für mühelose, sichere Installation

Der intuitive Push-Locking-Mechanismus ermöglicht eine werkzeugfreie, einhändige Verbindung: Ein einfaches Drücken bis zum „Klick“-Geräusch gewährleistet eine feste, sichere Verriegelung zwischen Stecker und Buchse. Dieses benutzerorientierte Design reduziert die Installationszeit um 40 % im Vergleich zu geschraubten Alternativen und verhindert versehentliches Trennen durch Vibrationen, Stöße oder unbeabsichtigtes Ziehen am Kabel.

Industriequalität & Signalintegrität

Strom-Pins bestehen aus versilberter Kupferlegierung mit hervorragender Leitfähigkeit und unterstützen effizient 300-V-Lasten. Daten-Pins verwenden derweil eine vergoldete Kupferlegierung, um den Kontaktwiderstand zu minimieren und sicherzustellen, dass Hochgeschwindigkeitssignale ohne Fehler übertragen werden – selbst bei langfristigem Einsatz unter rauen industriellen Bedingungen.

Anwendungsindustrien

Wachstumslichter
Kommunikationsanwendungen
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Elektrogeräte
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Elektrische Parameter
Nummer der Pole	2-Pin wasserdichter Stecker
Strombelastbarkeit	20A max.
Spannungsfestigkeit	300VAC max
Durchschlagfestigkeit	1500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Klemmenmaterial	Messing, vergoldet
Dichtungsmaterial	Silikon

Betriebsparameter
Spannungsfestigkeit	600VAC max
Strombelastbarkeit	20A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnitt	0,5 mm² ~ 2,5 mm²

Design-Skizze

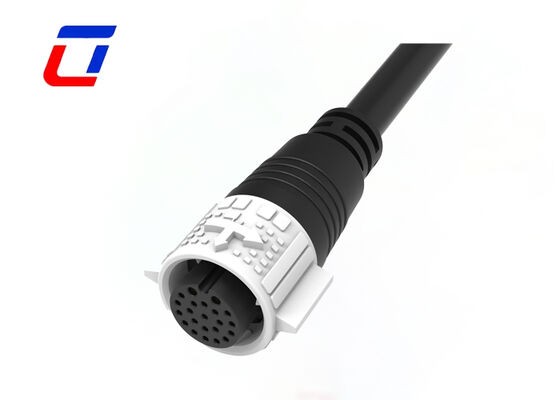

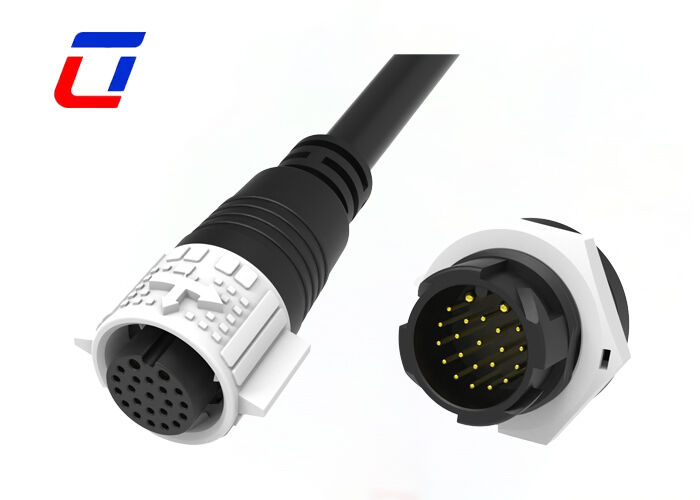

2+20-polige Kabel-zu-Platine-Steckverbinder M19 Mehrfach-Pin IP67 Solarsteckverbinder 1

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F: Wie kann ich Ihre Produkte kaufen?
A: Sie müssen Folgendes tun:
* Strombelastbarkeit und Anzahl der Kontakte bestätigen
* Montageart bestätigen
* Kabeldrahtstärke bestätigen
* Kabellänge und Material bestätigen.

3. F: Wie erhalte ich Muster?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort ein Muster zusenden.

4. F: Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die erforderlichen Dokumente zur Verfügung?
A: Wir stellen vollständige Zollabfertigungsdokumente (Handelsrechnung, Packliste, Konnossement, Zertifizierungsberichte) zur Verfügung. Zollabfertigungsgebühren und -zölle trägt der Käufer (EXW/FOB-Bedingungen). Wir können bei Bedarf bei der Dokumentenerstellung behilflich sein.

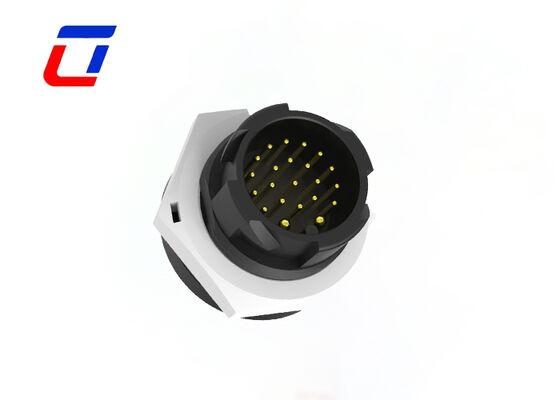

2+20-polige Kabel-zu-Platine-Steckverbinder M19 Mehrfach-Pin IP67 Solarsteckverbinder 2
