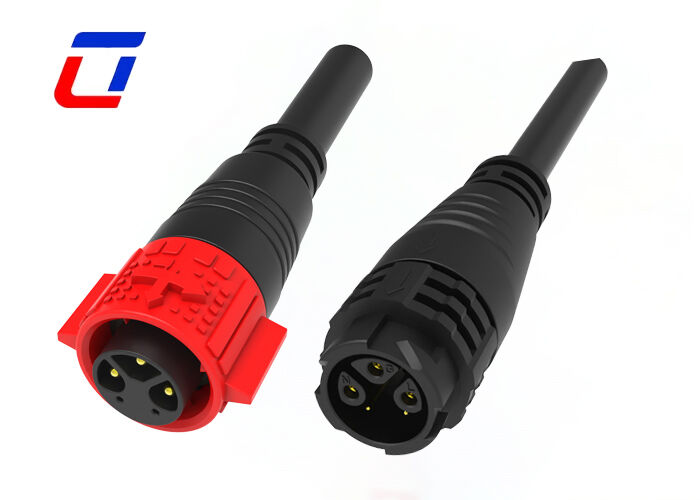

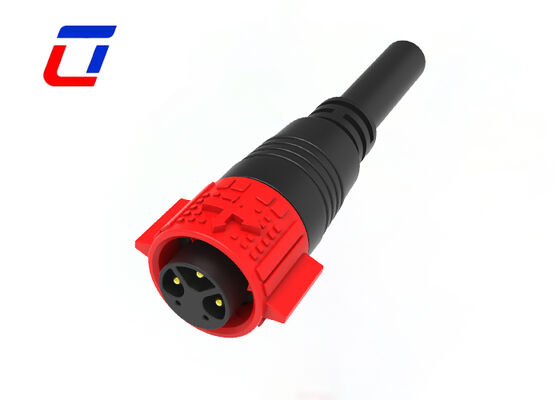

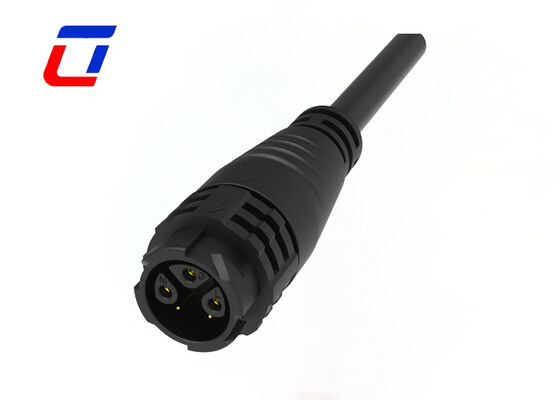

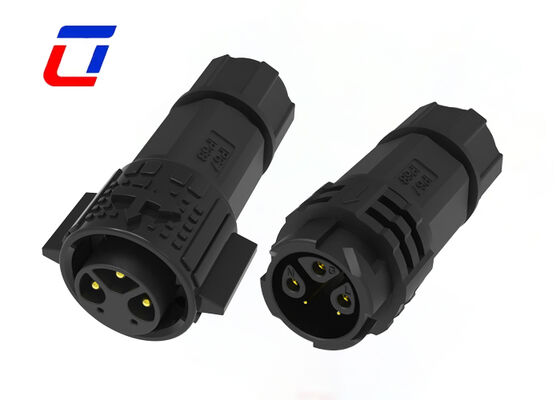

Name: Multi-Pin-Männlich-Weiblich-Anschluss M19 3+2 Pin Draht zu Draht Niedrigstrom-Strom-Datenanschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

Multi-Pin-Männlich-Weiblich-Anschluss M19 3+2 Pin Draht zu Draht Niedrigstrom-Strom-Datenanschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+2PIN	aktuell:	15A
Wasserdichtigkeitsklasse:	IP67	Temperaturbereich:	-40℃~+105℃
Farbe:	Schwarz Blau Weiß Rot Gelb	Typ:	wasserdichter Stecker
Hervorheben:	Wasserdichte Verbindung mit 3+2 Pins M19 , Anschlüsse für mehrere Steckern mit niedrigem Strom , Stromdatenanschluss von Draht zu Draht

Mehrpoliger männlich-weiblicher Steckverbinder M19 3+2-poliger Kabel-zu-Kabel-Niedrigstrom-Leistungsdatenanschluss

Schnelle Details zu 5Pinwasserdichter Stecker

3+2-Pin-Zonendesign für präzise Funktionstrennung: Durch die Verwendung eines Zonenlayouts mit 3 unabhängigen Stromkanälen und 2 Datenkanälen sind die 3 Strompins für die stabile Bereitstellung von Schwachstromstrom verantwortlich, während sich die 2 Datenpins auf die Hochfrequenz- und störungsarme Signalübertragung konzentrieren. Diese klare funktionale Aufteilung verhindert strukturell, dass Stromschwankungen die Datensignale stören, sorgt für eine effiziente Übertragung sowohl bei stromarmen Arbeitsbedingungen als auch für die Anpassung an die Anforderungen von Präzisionsgeräten wie Sensoren und kleinen Steuerungen.

Niedrigstromoptimierung für eine stabilere Übertragung: Die Kontakte sind speziell für Schwachstromszenarien (3 A und darunter) optimiert und bestehen aus einer hochreinen, vergoldeten Kupferlegierung, die nicht nur den Kontaktwiderstand verringert (≤5 mΩ), sondern auch die Antioxidations- und Verschleißfestigkeitsleistung verbessert. Es vermeidet effektiv Probleme wie schlechten Kontakt und Signalverlust, die durch einen zu geringen Strom verursacht werden. Gleichzeitig verfügen die Pins über eine Präzisionsstanztechnologie, um einen festen Sitz mit den Drähten zu gewährleisten und so die Stabilität der Stromversorgung und die Datengenauigkeit von Geräten mit geringem Stromverbrauch weiter zu gewährleisten.

M19-Struktur + Gewindeverriegelung für sicherere Verbindung: Die standardisierte M19-Rundstruktur ist mit einem Gewindeverriegelungsmechanismus gepaart. Nachdem die männlichen und weiblichen Steckverbinder zusammengesteckt wurden, werden sie durch Drehung fixiert, wodurch sie leichten Vibrationen und äußeren Zugkräften standhalten können, um ein versehentliches Trennen zu verhindern. Das Gehäuse besteht aus hochfestem ABS-Kunststoff mit grundlegender Kratz- und Alterungsbeständigkeit. In Kombination mit einem Dichtungsgummiring erreicht es die Schutzart IP67, die dem täglichen Staub und Spritzwasser standhält und für Innen- und Außenbereiche mit nicht extrem hoher Luftfeuchtigkeit geeignet ist.

Direkte Kabel-zu-Kabel-Verbindung für eine einfachere Installation: Speziell für die Draht-zu-Draht-Verbindung entwickelt, unterstützt es zwei Anschlussmethoden: Crimpen und Löten und ist mit 18–24 AWG-Drähten kompatibel, ohne dass komplexes Adapterzubehör erforderlich ist. Das Ende des Steckverbinders ist mit einer verstellbaren Kabelverschraubung ausgestattet, die Kabel mit einem Durchmesser von 3–8 mm fest umwickeln kann und so ein Lösen der Stifte aufgrund von Drahtbeanspruchung verhindert. Sogar Anfänger können die Installation schnell abschließen, was die Effizienz der Verkabelung erheblich verbessert.

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombiniertes Stromsignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signal verfügbar
Feldmontageversion: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Stromstärke 20 A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen bei Custom
OEM/ODM willkommen

Produkttypfunktionen
CConnector-System	Kabel-zu-Platine
Verschließbar	Ja
Stecker und Kontakt enden mit	Draht und Kabel
Rundsteckverbindertyp	Stecker, Steckdose
Shell-Typ	Kunststoffschale
Produkttyp	Anschlusssatz

Elektrische Eigenschaften
Anzahl der Pole	3+2
Aktuelle Bewertung	15A max
Nennspannung	600VAC max
Haltbarkeitsspannung	2500 VAC bei 60 s.

Körpermerkmale
Schalenmaterial	PA66
Typ des Isolationsmaterials für Rundsteckverbinder	Thermoplast mit geringer Brandgefahr
Hermetisch versiegelt	Ja
Einstiegsstil	Seite
Umweltschutztyp	Elastomerversiegelt, hermetisch abgedichtet
O-Ring-Material	Elastomerversiegelt, hermetisch abgedichtet
Umweltschutz	Ja

Nutzungsbedingungen
Betriebstemperaturbereich (°C)	-40 ~105°C
IP-Wasserdichtigkeitsgrad	IP67
IP-Staubschutzstufe	6
Betrieb/Anwendung
Haltbarkeitsbewertung (Zyklen)	250, 251
Industriestandards
UL-Entflammbarkeitsklasse	UL 94V-0

Anwendungsbranchen

Kommunikationsanwendung
Produktcodierungsmaschinen
Lagerproduktkodierung
Tintenstrahlsysteme
Sonnensystem
Industrielle Inkjet-Ausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborausrüstung
Kommunikationsausrüstung
Schwere Maschinen

Produktionsdimension

Weitere technische Details

Multi-Pin-Männlich-Weiblich-Anschluss M19 3+2 Pin Draht zu Draht Niedrigstrom-Strom-Datenanschluss 2

FAQ

F1: Was ist die Nennspannung?

A1: Nennspannung, auch Betriebsspannung genannt, die hauptsächlich vom verwendeten Isoliermaterial des Steckverbinders und dem Abstand zwischen den Kontakten abhängt. Einige Komponenten oder Geräte, deren Nennspannung unterschritten wird, erfüllen möglicherweise nicht ihre Funktion.

F2:Gibt es einen Rabatt für Großmengenbestellungen?

A2:Ja, wir bieten gestaffelte Rabatte für Großbestellungen an. Je mehr Sie bestellen, desto wettbewerbsfähiger ist der Preis. Bitte teilen Sie uns Ihre erwartete Menge für ein individuelles Angebot mit.

F3:Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?

A3: Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage basierend auf Ihrem Zielmarkt bereitgestellt werden.
