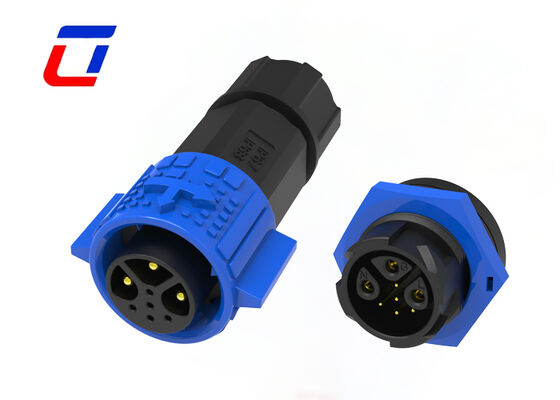

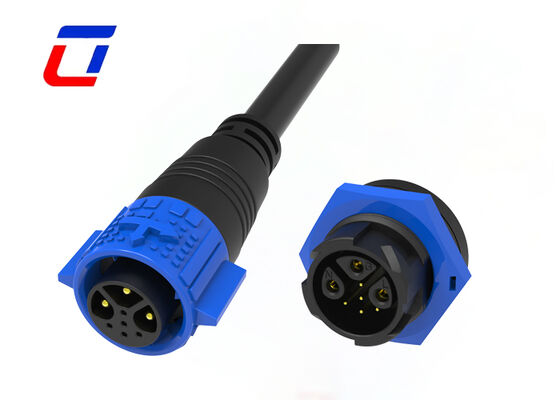

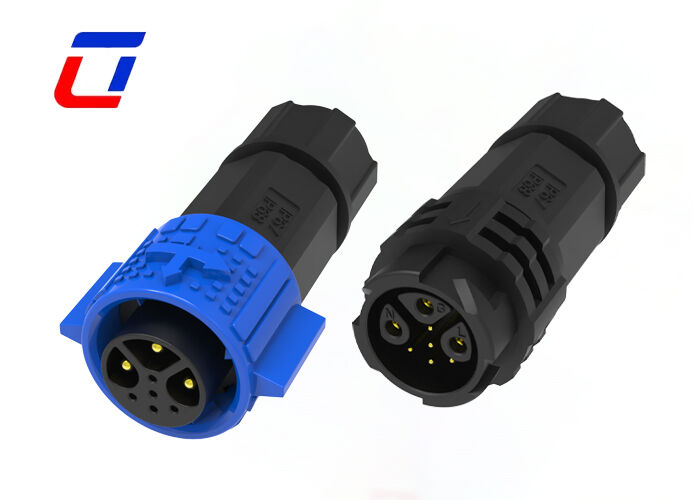

Name: 15A Wasserdichte Datenkabelanschluss 3 +5 Pin M19 IP67 Kreislaufanschlüsse
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

15A Wasserdichte Datenkabelanschluss 3 +5 Pin M19 IP67 Kreislaufanschlüsse

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1.Plastiktüte;2. Karton;3. je nach Kundenanforderung
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, , Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100000 Paare Montly

Kontakt

Ausführliche Produkt-Beschreibung

Current rating:	15A	Rated voltage:	300V
Pin:	3+5Pin	Connector type:	Quick connector
Material:	Nylon	Gender:	Male to Female
Hervorheben:	15A wasserdichtes Kreislaufanschluss , M19 IP67 Datenkabelanschluss , Wasserdichte Verbindung mit 3+5 Pins

15A wasserdichter Datenkabelstecker 3 + 5 Pin M19 IP67 Rundsteckverbinder

Kurzbeschreibung

Der M19 3+5 Pin 15A IP67 wasserdichte Rundsteckverbinder für Datenkabel ist ein Industrieprodukt, das für die synchrone Übertragung von Daten und Strom entwickelt wurde. Mit einer Zonenstruktur aus 3-poliger Hauptstromversorgung + 5-poligem Datensignal bietet er eine hohe Strombelastbarkeit von 15A und IP67-Rundumschutz. Die optimierte Rundstruktur passt sich an kompakte Installationsräume an und löst perfekt den Bedarf an stabilen Verbindungen von Datenkabeln in Außen- und Industrieszenarien, wobei die Zuverlässigkeit der Stromversorgung und die Genauigkeit der Signalübertragung in Einklang gebracht werden.

Der 3-polige Stromkanal besteht aus einer hochwertigen Kupferlegierung mit einem Einzel-Pin-Nennstrom von 15A, wodurch die Wärmeentwicklung durch Vergrößerung der Kontaktfläche reduziert wird; der 5-polige Datenkanal unterstützt die parallele Übertragung mehrerer Signalgruppen, verwendet ein differenzielles Signaldesign und eine unabhängige Abschirmung, um elektromagnetische Störungen effektiv zu widerstehen, passt sich an datenintensive Szenarien wie industrielle Busse und Sensorarrays an, mit präziser Pin-Positionierung, um Fehlausrichtungen zu vermeiden.

Das standardisierte M19-Runddesign passt sich den meisten industriellen Geräteschnittstellen an, verwendet einen "Gewinde + Schnalle"-Doppelverriegelungsmechanismus, und die Schnalle setzt sich nach dem Drehen und Anziehen automatisch zurück, um ein Lösen zu verhindern. Das Drahtende unterstützt zwei Verfahren: Crimpen/Schweißen, das mit 14-18AWG-Drähten kompatibel ist; ausgestattet mit Anti-Fehlsteck-Führungsnuten, können selbst Anfänger die Verbindung schnell herstellen, was die Effizienz der Baustelle erheblich verbessert.

Elektrische Parameter
Nummer der Pole	3+5Pin
Nennstrom	15A max.
Nennspannung	300VAC max
Durchschlagsspannung	1500VAC @ 60 s.

Hauptmerkmale

Push-Lock-Schnellverschluss-System
Mehrkernoptionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombinierte Stromsignale
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signale verfügbar
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Nennstrom 20A für lange Arbeitszeiten
Kabelkonfektionierungsservice unterstützt, willkommen bei der Anpassung
OEM/ODM willkommen

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Messing, vergoldet
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	300VAC max
Nennstrom	5A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Anwendungsbereiche

Wachstumslichter
Kommunikationsanwendungen
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Stromversorgungsanlagen
Laborforensik- und Pathologiegeräte
Kommunikationsausrüstung
Schwere Maschinen

Design-Skizze

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F: Wie kann ich Ihre Produkte kaufen?
A: Sie müssen Folgendes tun:
* Nennstrom und Anzahl der Kontakte bestätigen
* Montageart bestätigen
* Kabeldrahtstärke bestätigen
* Kabellänge und Material bestätigen.

3. F: Wie erhalte ich Muster?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort ein Muster schicken.
