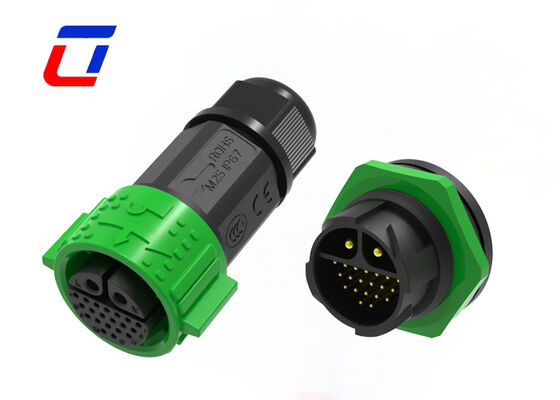

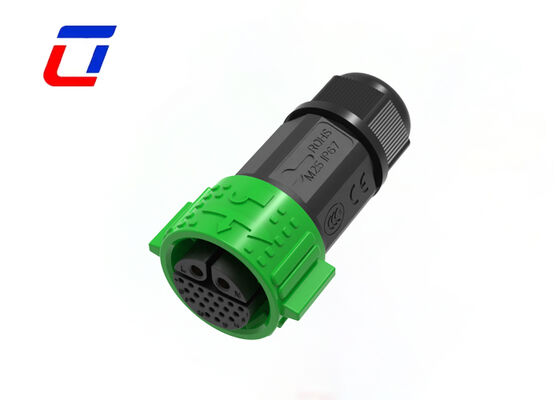

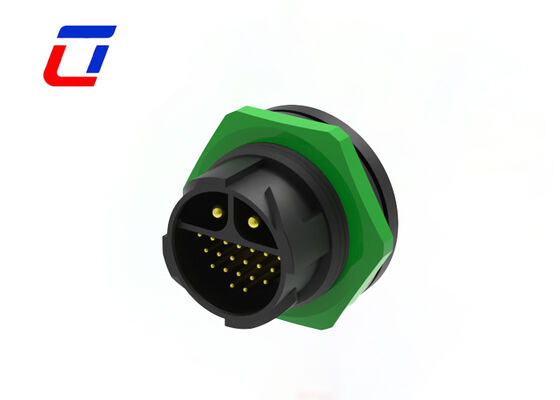

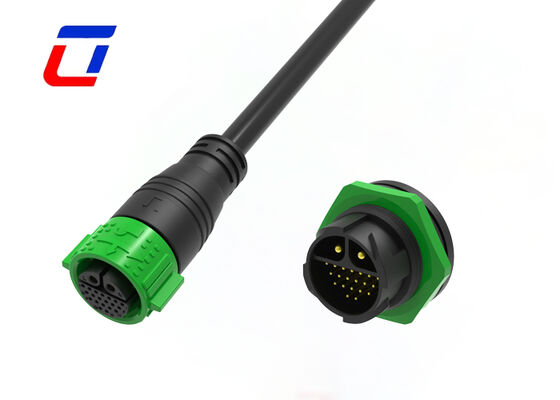

Signal- und Strom-Multisteckverbinder M25 2+20 Pin wasserdicht 300 Volt Draht-zu-Platine
Schnelle Details des wasserdichten Mehrfach-Pin-Steckverbinders
M25 2+20 Pin wasserdichter Signal- & Strom-Multisteckverbinder (300V Draht-zu-Platine-Typ) ist ein integriertes Draht-zu-Platine-Verbindungssystem, das auf die kombinierten Anforderungen von "gestraffter Stromversorgung + Ultra-Mehrkanal-Daten" in industriellen Szenarien zugeschnitten ist.
Mit "2-Pin-Hochleistungsversorgung + 20-Pin-Datencluster-Übertragung + M25-abgedichtete Schnittstelle" als Kerndesign passt er präzise zu intelligenten Sortieranlagen im Freien, groß angelegten Umweltüberwachungsstationen, Industrieroboter-Endeffektoren und neuen Energie-Batteriemanagementsystemen (BMS) und löst vollständig die Probleme überfüllter Board-End-Schnittstellen und geringer Verdrahtungsfehlertoleranz, die durch traditionelles "Mehrfach-Steckverbinder-Spleißen" verursacht werden.
Durch die Verwendung der M25-Standard-Kreisstruktur sind der 2-Pin-Hauptstromkreis und der 20-Pin-Datenkreis durch unabhängige Isolierkammern physikalisch getrennt, mit einer Nennspannung von 300 V. Das Drahtende und das Platinenende realisieren eine werkzeuglose Verbindung durch die Schnellverschlussstruktur, die gleichzeitig eine stabile Stromversorgung und eine Ultra-Mehrkanal-Datenerfassung in feuchten, staubigen und vibrierenden Umgebungen im Freien gewährleisten kann.
Dieses Modell der Steckverbinder ist spezialisiert für verschiedene kombinierte Strom- und Signal-Anwendungen, einfaches Bedienungsdesign im Push-Locking-System, nur eine Sekunde zum Einsetzen, dann verriegelt es automatisch.
Strom & Signal zusammen in einem Set-Design werden immer beliebter für viele Geräte, was die getrennte Verwendung von Strom- und Signalsteckverbindern perfekt löst, insbesondere für Anwendungen mit begrenztem Platz.
Kabelkonfektionierung für Mehrfach-Pin-Steckverbinder wird in Ulinkcon unterstützt, bitte teilen Sie uns Ihre Kabelanforderungen im Detail mit, kundenspezifischer Service verfügbar.
Anwendungsindustrien
- Kommunikationsanwendungen
- Produktcodiermaschinen
- Bestands-Produktcodierung
- Tintenstrahlsysteme
- Solarsystem
- industrielle Tintenstrahlanlagen
- Elektrogeräte
- Forensik- und Pathologiegeräte für Labore
- Kommunikationsausrüstung
- Schwere Maschinen
Hauptmerkmale
- Feldmontage-Version Kabel-zu-Platine
- Kabelkonfektionierungsservice verfügbar
- Schnellverschluss-Schnellfreigabestruktur
- Wasserdichtigkeit ausreichend für die meisten Anwendungen im Freien
- Stromsignal in einem Set
- 2-Pin-Strom 20-Pin-Signalanordnung
| Elektrische Parameter |
| Nummer der Pole |
22-Pin-Draht-zu-Platine-Steckverbinder |
| Nennstrom |
20A +5A |
| Nennspannung |
300VAC max |
| Durchschlagsspannung |
2500VAC @ 60 s. |
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max |
| Isolationswiderstand |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40°C ~ +105°C |
| IP-Klasse |
IP67 (1m / 30min) |
| Formmaterial |
PA66 |
| Kontakt-/Klemmenmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
| Betriebsparameter |
| Nennspannung |
600VAC max |
| Nennstrom |
40A max |
| Min. Drahtgröße OD |
6,5 mm ~ 10 mm |
| Max. Drahtgröße OD |
10,5 mm ~ 18 mm |
| Max. Kabelquerschnittsfläche |
0,5 mm2 ~ 6,0 mm2 |
Produktkonfiguration
Produktabmessung
Weitere technische Details
FAQ
Q1: Was ist die Nennspannung?
A1: Die Nennspannung, auch Betriebsspannung genannt, hängt hauptsächlich vom verwendeten Isoliermaterial des Steckverbinders und dem Abstand zwischen den Kontakten ab. Einige der Komponenten oder Geräte können ihre Funktionen möglicherweise nicht erfüllen, wenn sie unterhalb ihrer Nennspannung betrieben werden.
Q2:Wie gebe ich eine Bestellung auf? Wie ist der Ablauf?
A2: Der Bestellvorgang ist einfach: 1) Bestätigen Sie die Produktdetails und erhalten Sie eine Proforma-Rechnung (PI); 2) Leisten Sie die Anzahlung wie vereinbart; 3) Wir beginnen mit der Produktion und informieren Sie über den Fortschritt; 4) Zahlen Sie den Restbetrag vor dem Versand; 5) Vereinbaren Sie die Lieferung und stellen Sie Tracking-Informationen bereit.
Q3:Wie verfolge ich meine Sendung?
A3: Sobald die Ware versandt wurde, senden wir Ihnen die Tracking-Nummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.
