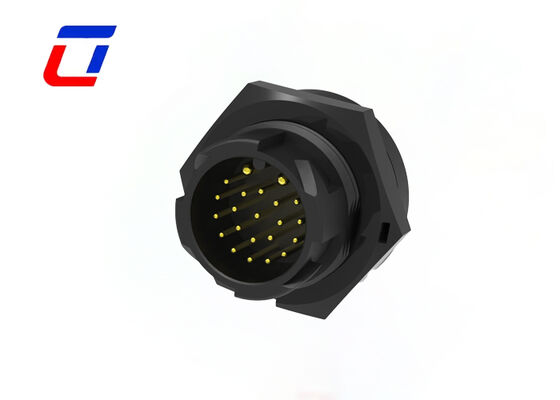

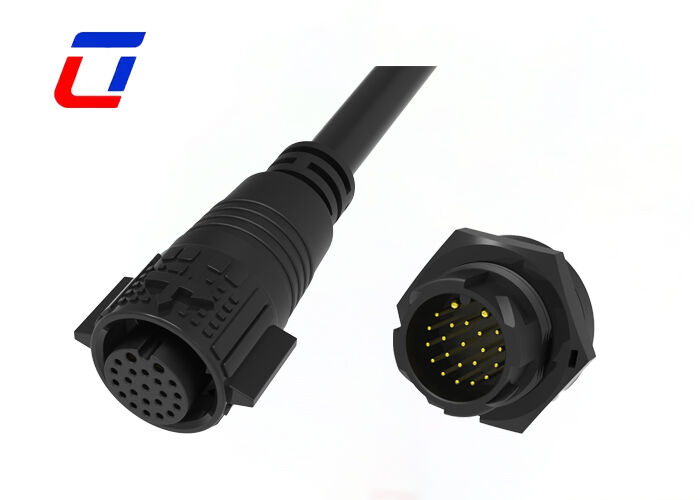

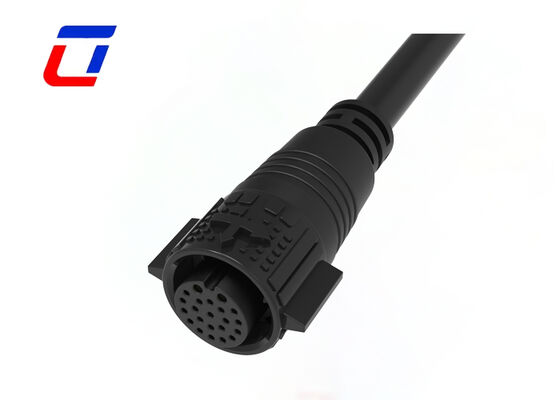

Name: M19 15A+5A Wasserdichter Stecker- und Buchsenverbinder 2+20-polige Mehrfachsteckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

M19 15A+5A Wasserdichter Stecker- und Buchsenverbinder 2+20-polige Mehrfachsteckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1.Plastiktüte;2. Karton;3. je nach Kundenanforderung
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100000 Paare Montly

Kontakt

Ausführliche Produkt-Beschreibung

Material:	PA66 und Kupferlegierung	Nennspannung:	300V
Schutzniveau:	IP67	Flammwidrigkeitsklasse:	UL94-V0
Farbe:	Weiß Blau Rot Schwarz Gelb	Verbindungsmodus:	Druckverschluss
Hervorheben:	M19 Wasserdichter Steckerverbinder 15A+5A , 2+20-poliger Mehrfachsteckverbinder , Wasserdichter Buchsenverbinder M19

Wasserdichter Multi-2-Pin für Stromanschlüsse M19 20-Pin-Datenanschluss

Kurzbeschreibung

Kernspezifikationen & Duale Stromanpassung: Verwendet ein 2+20-Pin-Mehrfach-Pin-Präzisionslayout, um die separate Auslegung von Stromübertragungs- und Signalübertragungskanälen zu realisieren; verfügt über eine zirkulare M19-Standardschnittstelle, einschließlich eines kompletten Satzes von Stecker- und Buchsenkomponenten, die eine duale Strombelastbarkeit von 15A+5A unterstützen. Der 15A-Kanal eignet sich für Hochleistungsversorgungsanforderungen, und der 5A-Kanal eignet sich für die Niedrigleistungssignalübertragung, wodurch die Anforderungen an die Zusammenarbeit verschiedener Lastgeräte erfüllt werden. Er verfügt über eine präzise Steckausrichtung, einen stabilen Kontaktwiderstand, ist mit Kabeln entsprechender Spezifikationen kompatibel und ermöglicht eine effiziente Installation und Andockung.

Hochwertiger Wasserschutz: Verfügt über IP67-Wasser- und Staubschutz, unter Verwendung eines integrierten, abgedichteten Gehäuses in Kombination mit einem Hochleistungs-Wasserdichtungsringdesign. Es kann effektiv Regen, Spritzwasser, Sand und das Eindringen von Staub sowie kurzzeitige Wasserimmersionen widerstehen, wodurch die Risiken von Kurzschlüssen und Stromlecks während der dualen Stromübertragung eliminiert und der stabile und zuverlässige Betrieb des Verbindungssystems in komplexen Umgebungen wie im Freien und unter feuchten Bedingungen gewährleistet werden.

Sicheres Stecker-Buchsen-Design: Verwendet eine präzise Schnapp-Stecker-Buchsen-Struktur, die sich nach dem Einstecken automatisch verriegelt, mit einer festen Verbindung, die sich nicht löst. Es kann effektiv den Auswirkungen von Gerätevibrationen, externem Ziehen und anderen Faktoren widerstehen, um eine Trennung der Verbindung zu vermeiden; das Entriegeln ist bequem und erfordert keine professionellen Werkzeuge, was die spätere Wartung und Geräteinspektion erleichtert und sich für Arbeitsszenarien eignet, die häufiges Ein- und Ausstecken erfordern.

Breite Anwendungsszenarien: Speziell für Szenarien mit Mehrfachlast und dualem Strombedarf konzipiert, wird es häufig für die gleichzeitige Stromversorgung und Signalübertragung in Szenarien wie Industrieanlagen im Freien, neue Energiehilfsgeräte, große Außenmaschinen, Sicherheitsüberwachungssysteme, industrielle Automatisierungsgeräte und elektrische Hilfssysteme für die Schifffahrt verwendet. Es ist perfekt geeignet für elektrische Projekte, die wasserdichte, mehrkanalige und unterschiedliche Leistungspegel-Verbindungen erfordern.

Anwendungsindustrien

Wachstumslichter
Kommunikationsanwendung
Produktcodiermaschinen
Bestandsproduktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Stromversorgungsanlagen
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Elektrische Parameter
NAnzahl der Pole	2-poliger wasserdichter Stecker
Strombelastbarkeit	15A+5A
Spannungsfestigkeit	300VAC max
Durchschlagsfestigkeit	1500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Spannungsfestigkeit	600VAC max
Strombelastbarkeit	20A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnitt	0,5 mm² ~ 2,5 mm²

Designskizze

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F: Wie erhalte ich Muster?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort ein Muster schicken.

3. F: Akzeptieren Sie neben USD auch andere Zahlungswährungen?

A: Unsere Standardwährung ist USD, aber wir können auch EUR, GBP oder andere gängige Währungen akzeptieren. Bitte bestätigen Sie den Wechselkurs mit unserem Verkaufsteam, wenn Sie die Bestellung aufgeben.
