M23 90-Grad-Kabelsteckverbinder, vergossen, 2+1+5-polig, Push-Lock, wasserdicht

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M23

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1.Plastiktüte;2. Karton;3. je nach Kundenanforderung
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100000 Paare Montly

Kontakt

Ausführliche Produkt-Beschreibung

Stift:	2+1+5pol	Aktuelle Bewertung:	50A, 15A
Typ:	wasserdichter Stecker	Material:	PA66
Durchmesserbereich:	24–9 AWG	Farbe:	Blau
Hervorheben:	M23 90 Grad wasserdichte Verbindung , 2+1+5-Pin-Schaltverbindung , Wasserdichter Mehrfachsteckverbinder

1 Erdung 2 Strom 5 Daten M23 IP67 Wasserdichter Stecker Push-Locking

Produktübersicht

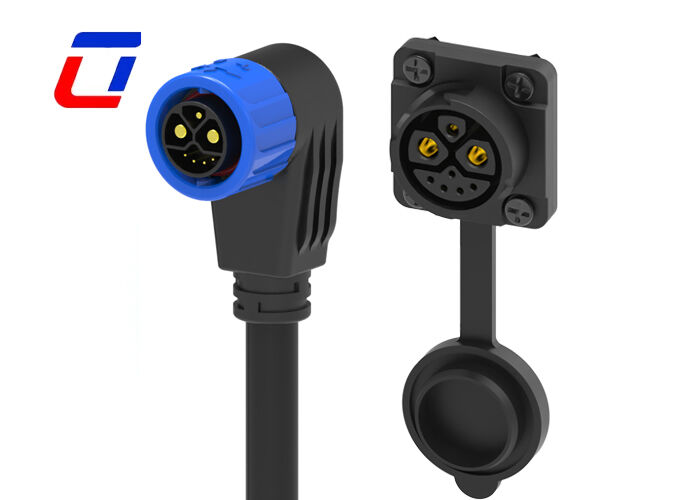

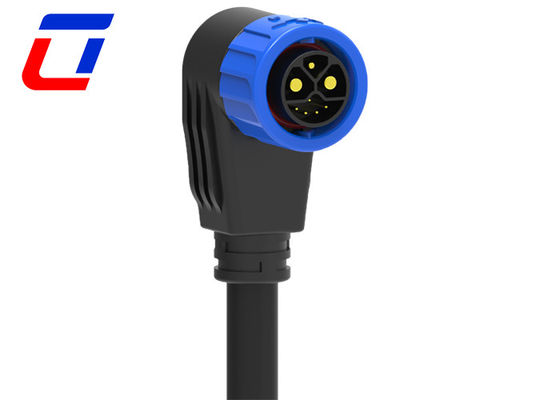

Dieses Produkt ist ein M23 90-Grad-Kabelstecker mit Formteil, der ein 2+1+5-poliges separates Pin-Layout verwendet und mit einer Push-Lock-Struktur und wasserdichtem Design ausgestattet ist. Das Produkt wird durch ein integriertes Formverfahren hergestellt, das eine feste Verbindung zwischen Kabel und Stecker gewährleistet. Das 90-Grad-Biegungsdesign eignet sich für enge Installationsräume und ermöglicht eine präzise, getrennte Übertragung von Strom und Signalen. Es wird häufig in industriellen Automatisierungsgeräten, CNC-Werkzeugmaschinen, Sensoren, Outdoor-Überwachungsgeräten und anderen Szenarien eingesetzt und bietet eine stabile und zuverlässige wasserdichte Lösung für Stromkreisverbindungen in komplexen Installationsumgebungen.

Anwendungsbereiche

Wachstumslichter
Kommunikationsanwendungen
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlanlagen
Stromversorgungsanlagen
Laborforensik- und Pathologiegeräte
Kommunikationsausrüstung
Schwere Maschinen

Technische Merkmale

90-Grad-Formstruktur, geeignet für enge Räume: Verwendet ein 90-Grad-Biege-Formteil-Design, das effektiv Installationsraum spart und sich besonders für die Installation in engen Bereichen wie im Inneren von Geräten und Ecken eignet; der präzise Formwinkel sorgt für eine regelmäßige Kabelführung, vermeidet Schäden durch Verdrehen und Ziehen des Kabels und verbessert die Rationalität und Ästhetik des Verbindungsaufbaus.

2+1+5 Pin-Partitionierungs-Layout, präzise Übertragung ohne Störungen: Verwendet ein separates 2-Pin + 1-Pin + 5-Pin-Pin-Design, das jeweils verschiedenen Stromkreisen und Signalkanälen entspricht, wodurch eine synchrone und präzise Übertragung von Stromversorgung und mehreren Signalen realisiert und Interferenzen zwischen verschiedenen Arten von Signalen vollständig vermieden werden; die Pins bestehen aus hochleitfähigem Metallmaterial mit geringem Kontaktwiderstand und geringem Übertragungsverlust, was einen stabilen Gerätebetrieb gewährleistet.

Push-Lock-Design, feste und bequeme Verbindung: Ausgestattet mit einer praktischen Push-Lock-Struktur, ist das Ein- und Ausstecken einfach, und das Ver- oder Entriegeln kann mit einem leichten Druck abgeschlossen werden, wodurch die Installations- und Wartungseffizienz erheblich verbessert wird; nach dem Verriegeln ist der Sitz fest, mit ausgezeichneter Stoßfestigkeit und Anti-Fall-Leistung, die Vibrationen und äußeren Zug während des Gerätebetriebs effektiv widerstehen kann, wodurch eine kontinuierliche und stabile Verbindung gewährleistet wird.

Elektrische Parameter

Polzahl	8-poliger wasserdichter Stecker
Strombelastbarkeit	50+15A +5Amax.
Spannungsfestigkeit	300VAC max
Durchschlagsfestigkeit	1500VAC @ 60 s.

Technische Parameter

Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Klemmenmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Spannungsfestigkeit	600VAC max
Strombelastbarkeit	50A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 16,0 mm
Max. Kabelquerschnitt	0,5 mm² ~ 10,0 mm²

Häufig gestellte Fragen

Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

Q2: Kann ich ein individuelles Etikett haben?

A: Ja, natürlich, Sie können Ihr eigenes privates Etikett und Paket erstellen. Wenn Sie die Verpackung entwerfen müssen, haben wir auch einen professionellen Designer, der Ihnen dient.

Q3: Welche Zahlungsmethoden akzeptieren Sie?

A: Wir unterstützen gängige internationale Zahlungsmethoden: T/T (Telegrafische Überweisung), L/C (Akkreditiv), PayPal und West Union. Bei Großbestellungen ist eine Anzahlung von 30 % + 70 % Restbetrag vor Versand unsere Standardbedingung.

Q4: Wie viele Materialien können Sie bereitstellen?

A: Es gibt einige verschiedene Materialien von Steckern und Kabeln, wir verwenden normalerweise PVC/Nylon-Material, um Stecker herzustellen, PVC/Gummi/Silikon-Material wurde in Kabeln verwendet. Natürlich können wir auch nach Ihren Anforderungen das Material auswählen.
