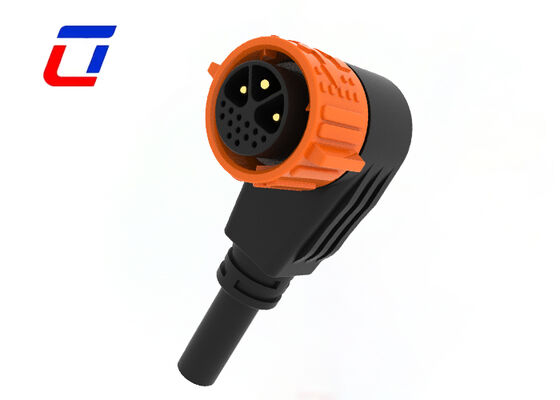

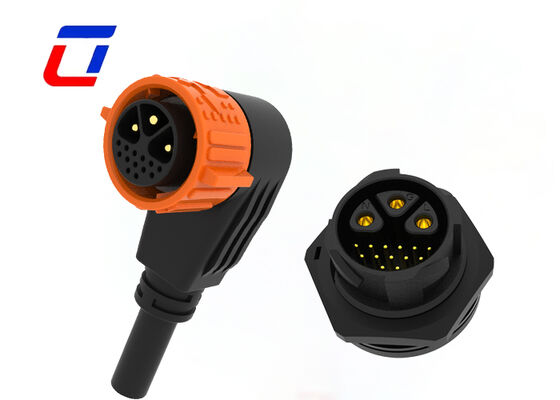

Name: 16-poliger Stecker und Buchse M25 Mehrfach-Pin Schnellverschluss-Sockel Solar-Steckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

16-poliger Stecker und Buchse M25 Mehrfach-Pin Schnellverschluss-Sockel Solar-Steckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+13PIN	Wasserdichtigkeitsklasse:	IP67
Temperaturbereich:	-40℃~+105℃	Verbindung:	Wire-to-Board
Flammwidrigkeitsklasse:	UL94-V0	Farbe:	GREEN/BLUE/RED
Kontaktmaterial:	Messing vergoldet	Gehäusematerial:	Nylon
Hervorheben:	16-poliger wasserdichter Solarsteckverbinder , M25 Schnellverschlussbuchse , Mehrfach-Pin Stecker und Buchse

16 Pins männlicher weiblicher Steckverbinder M25 Multi-Pin Quick Release Socket Solar Steckverbinder

Produktübersicht

PA66 M25 3+13 Stecker und Steckdose Kabelanschluss Schnellentlastung

3+13 Stecker Steckdose Wasserdicht M25 Daten- und Stromanschluss IP67 mit Schnellschließsystem

Hauptmerkmale

Schnellentlastungssystem mit Schaltschloss
Mehrkernoptionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin und 2+20Pin
Feldmontage-Version: sowohl Draht-zu-Draht- als auch Draht-zu-Board-Optionen
Nennstrom 20A bei langem Betrieb
Kabelmontage unterstützt, kundenspezifisch willkommen
OEM/ODM willkommen

Produktkonstruktion

Der M25 16-Pin-Mann-Frau-Anschluss ist eine hocheffiziente Anschlusslösung, die speziell für Solar-Photovoltaikanlagen entwickelt wurde.Annahme einer mehrspinnigen integrierten Konstruktion und einer Schnellschnalle, ermöglicht eine präzise Paarung von Mann und Frau und ein einfaches Werkzeuglosen Stecken, wodurch die Installations- und Wartungseffizienz von Photovoltaikmodulen erheblich verbessert wird.Das Produktgehäuse besteht aus flammschutzfähigem PA66-Technikkunststoff mit UV-Alterungsbeständigkeit, kombiniert mit einer IP67-Schutzanlage, die einem breiten Temperaturbereich von -40°C bis +105°C, starker UV-Strahlung und Salzsprühkorrosion standhält,perfekt geeignet für raue Szenarien im Freien, wie z. B. für die Photovoltaik auf dem Dach, an der Erde angebrachte Kraftwerke und verteilte Photovoltaikanlagen ausgestattet mit 3+13 parallelen Übertragungskanälen für Signal/Leistung, unterstützt eine Gleichspannung von ≤600V und eine Leistung von ≤15A pro Pin.Die mit Silber beschichteten Kupferlegierungskontakte sorgen für eine geringe Widerstands- und VerlustrateIn Kombination mit dem Rückschaltschutz und dem Kurzschlussschutz bietet es eine zuverlässige Garantie für die stabile Verbindung von Solarmodulen.Inverter und EnergiespeicherbatterienSeine Lebensdauer ist mit dem Lebenszyklus von Photovoltaikmodulen synchronisiert und ist somit ein wesentlicher Anschlussbestandteil für effiziente, sichere und langlebige Photovoltaiksysteme.

Anwendungsbereiche

Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktscodierung
Inkjet-Systeme
Sonnensystem
Industrielle Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen

Technische Spezifikation

Eigenschaftsgruppe	Spezifikation
Anschlusssystem	Kabel an Bord
Versiegelbar	- Ja, das ist es.
Verbindungs- und Kontaktendungen auf	Draht und Kabel
Typ des Kreislaufanschlusses	Stecker, Behälter
Muster der Schale	Kunststoffschalen
Art der Ware	Verbindungsgerät
Anzahl der Positionen	3+13
Anzahl der Signalpositionen	13
Kontakte vorinstalliert	- Ja, das ist es.
Betriebsspannung	Maximal 600 V.
Betriebspannung (VDC)	Maximal 600 V.
Muscheldrüsen	PA66
Typ des Isolationsmaterials für Kreislaufanschlüsse	Thermoplast mit geringer Brandgefahr
Hermetisch versiegelt	- Ja, das ist es.
Eintrittsstil	Seite
Art des Umweltschutzes	Elastomer versiegelt, hermetisch versiegelt
O-Ring-Material	Elastomer versiegelt, hermetisch versiegelt
Umweltschutz	- Ja, das ist es.
Kontaktstrom (maximal)	Maximal 15A.
Kontaktart des Kreislaufanschlusses	Steckdose
Typ der Verbindungseinrichtung	Kabelmontage (frei hängend)
Typ der Paarungsrichtung	Schlüsselfest
Paarungshaltbarkeit	Mit
Wirbegröße (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Betriebstemperaturbereich	-40°C bis 105°C
IP-Wassersiegelung	IP67
IP-Staubdichtungsgrad	6
UL-Flammbarkeitsbewertung	UL 94V-0

Produktbilder

Häufig gestellte Fragen

F1: Was ist die Nennspannung?

A1: Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Steckverbinder-Dämmstoff und dem Abstand zwischen den Kontaktgrößen abhängt.Einige Komponenten oder Vorrichtungen, die in einer Spannung unter ihrer Nennspannung sind, können ihre Funktionen nicht erfüllen..

Q2: Kann ich nach Erhalt der Ware bezahlen?

A2: Bei erstmaliger Zusammenarbeit ist eine Vorauszahlung erforderlich, um eine reibungslose Produktion zu gewährleisten.

F3: Wie kann ich Proben bekommen?

A3: Es ist mir eine Ehre, Ihnen Proben anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort eine Probe schicken.

Bewertungen & Überprüfung

Gesamtbewertung

5.0

Basierend auf 50 Bewertungen für diesen Lieferanten

Rating-Schnappschuss

Nachstehend wird die Verteilung aller Ratings dargestellt.

5 Sterne

100%

4 Sterne

3 Sterne

2 Sterne

1 Sterne

Alle Bewertungen

B*n

Uruguay May 3.2025

Hilfreich (1716)

I’ve had these connectors installed outside for months, through heavy rain and high humidity. They still look new and work perfectly. The customer service was also excellent—they followed up to make sure everything was okay. Very satisfied.

M*n

France Metropolitan Apr 3.2025

Hilfreich (1128)

Nous utilisons ces connecteurs pour des projets d’éclairage extérieur. Leur performance d’étanchéité est excellente, la connexion est stable et durable. Le service avant et après-vente est professionnel et attentif. C’est un fournisseur sérieux que je recommande à tous les professionnels.

L*n

Panama Feb 29.2024

Hilfreich (4779)

I really appreciate the after-sales support. We had a small question about wiring, and they responded quickly with clear instructions. The connectors are sturdy, waterproof, and perform exactly as described. Very reliable supplier.
