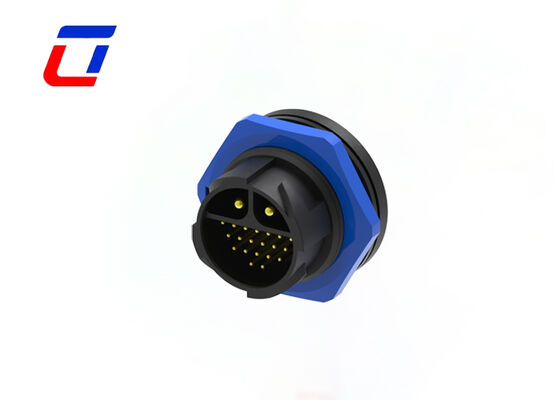

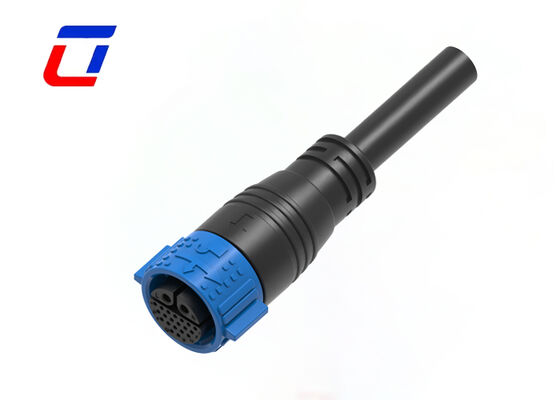

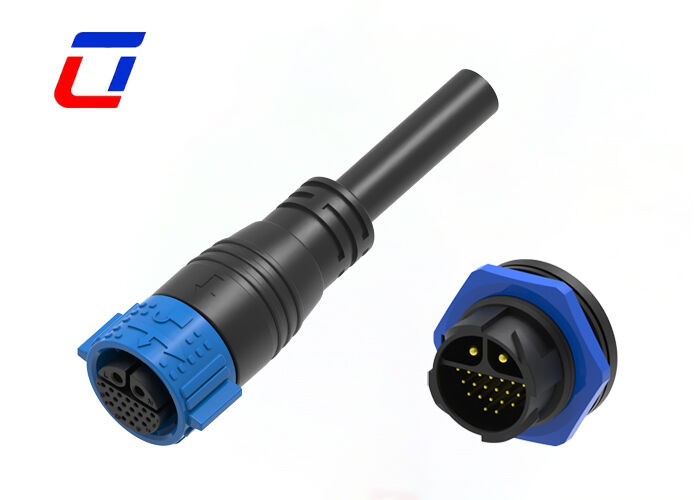

Name: M25 2+20-polige wasserdichte Drahtverbinder IP67 Mehrfachsteckverbinder Automotive
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

M25 2+20-polige wasserdichte Drahtverbinder IP67 Mehrfachsteckverbinder Automotive

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Wasserdichtigkeitsklasse:	IP67	Aktuell:	40A max.
Anzahl der Pins:	22Pin wasserdichter Stecker	Temperaturbereich:	-40℃~+105℃
Farbe:	Rot/blau/grün/Schwarzes	Gehäusematerial:	mit einer Breite von nicht mehr als 20 mm
Hervorheben:	M25 wasserdichte Mehrfachsteckverbinder , IP67 Kfz-Drahtverbinder , 2+20-polige wasserdichte Verbinder

Signal- und Stromanschlüsse M25 2+20 Pin Wasserdicht 300 Volt Draht an Bord

Schnelle Details des mehrspinnigen Steckverbinder wasserdicht

Unterstützt die Anpassung von Kabelanschlüssen mit mehreren Steckern und bietet professionelle Kabelanschlussdienste
Für die Anpassung geben Sie detaillierte Kabelanforderungen an exklusive Dienste an

Integrierte Konstruktion: kombiniert Stromversorgung und Mehrkanaldatenübertragung,Wirksamkeit bei der Lösung der Probleme der Schnittstellenüberflutung und der geringen Fehlerverträglichkeit bei der Verdrahtung, die durch das herkömmliche Multi-Connector-Splicing verursacht werden
Hohe Effizienz und Bequemlichkeit: Schaltvorrichtung, Einstecken und Sperren in einer Sekunde, die die Effizienz der Installation und Wartung erheblich verbessert
Umweltausfallfähigkeit: Versiegelte Schnittstelle, resistent gegen Feuchtigkeit, Staub und Vibrationen, die eine stabile Stromversorgung und Datenübertragung sicherstellt
Raumoptimierung: Integrierte Strom- und Signalgestaltung, geeignet für raumbeschränkte Szenarien, im Einklang mit Trends bei der Integration von Geräten

Schnittstellenspezifikation: M25-Standardkreisform, 2+20-Stift-Verbundwerkzeug, integrierte Verbindung von Draht zu Brett
Nennspannung: 300 V, physikalische Isolation zwischen Strom- und Datenkreisen über unabhängige Isolationskammern
Anschlussmethode: Schnellverriegelungsstruktur, Werkzeugfreies Anlegen, automatisches Verriegeln nach Einfügen, einfache Bedienung
Kernmerkmal: wasserdichtes Signal- und Stromversorgungs-Multi-Connector, geeignet für komplexe industrielle Umgebungen

Anwendungsbereiche

Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktcodierung
Inkjet-Systeme
Sonnensystem
Industrie-Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen

Hauptmerkmale

Feldmontage-Version Kabel an Bord
Kabelmontage verfügbar
Schnellverschluss-Schnellentlastungsstruktur
Wasserdichtheit für die meisten Außenanwendungen
Leistungssignal in einem Satz
Anordnung des 2-Pin-Signals mit 20-Pin-Leistung

Elektrische Parameter
NUmber von Polen	22-Stift-Draht an Bordanschluss
Aktuelles Rating	20A +5A
Nennspannung	300VAC max.
Haltbarkeitsspannung	2500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max.
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40 °C ~ +105 °C
IP-Klasse	IP67 (1m / 30min)
Schimmelstoff	PA66
Kontaktmaterial/Endmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	600VAC max.
Aktuelles Rating	Maximal 40A
Min. Drahtgröße OD	6.5 mm ~ 10 mm
Maximale Drahtgröße	10.5 mm ~ 18 mm
Max.Kabelquerschnittfläche	0.5 mm²~ 6,0 mm²

Produktkonfiguration

M25 2+20-polige wasserdichte Drahtverbinder IP67 Mehrfachsteckverbinder Automotive 0

Produktdimension

Weitere technische Einzelheiten

M25 2+20-polige wasserdichte Drahtverbinder IP67 Mehrfachsteckverbinder Automotive 2

Häufig gestellte Fragen

F1: Was ist die Nennspannung?

A1:Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Verbindungsdämmstoff und dem Abstand zwischen den Kontakthöhen abhängt.Einige der Komponenten oder Vorrichtungen, die in einer Spannung unter der Nennspannung stehen, können ihre Funktionen nicht erfüllen..

Q2:Wie viele Materialien können Sie liefern?

A2: Es gibt einige verschiedene Materialien von Steckverbinder und Kabel, wir verwenden normalerweise PVC/Nylon Material für Produktstecker, PVC/Kautschuk/Silicone Material wurde in Kabel verwendet.Natürlich können wir auch nach Ihren Anforderungen das Material wählen.

Q3:Kann ich ein benutzerdefiniertes Etikett haben?

A3:Ja, natürlich, Sie können Ihr eigenes Label und Ihre eigene Verpackung machen, wenn Sie die Verpackung entwerfen müssen, haben wir auch professionelle Designer, die Ihnen dienen.

Größe und Tag:

Ansprechpartner: Miss. Gina

Telefon: +86 075523019434
