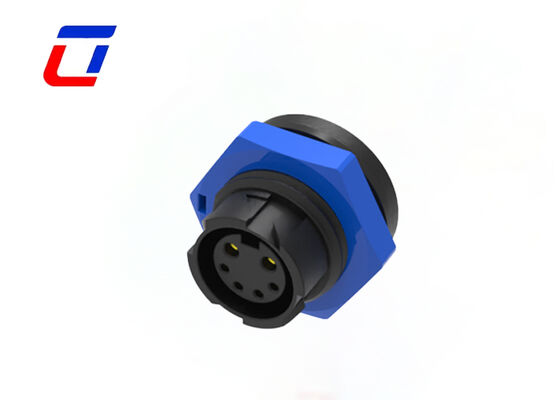

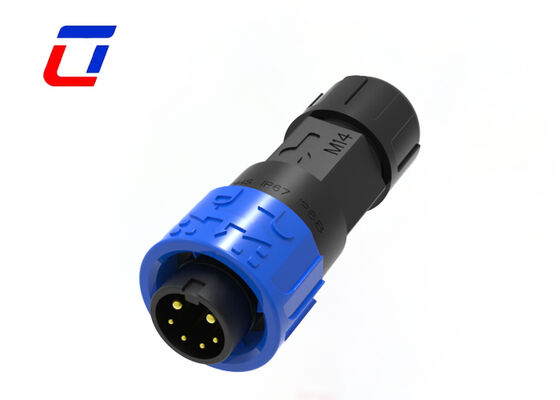

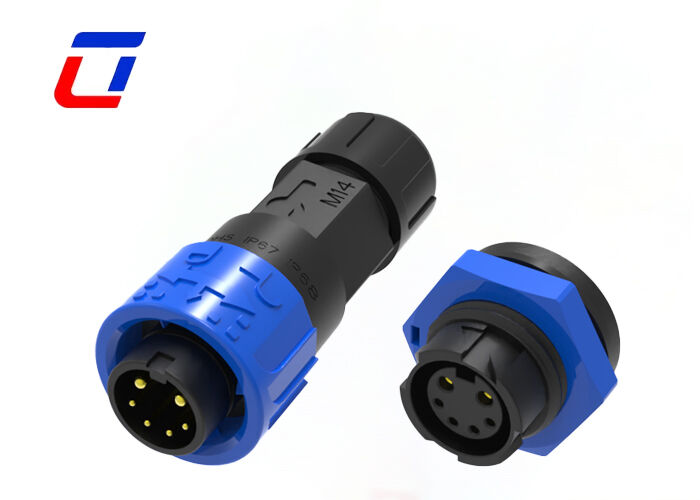

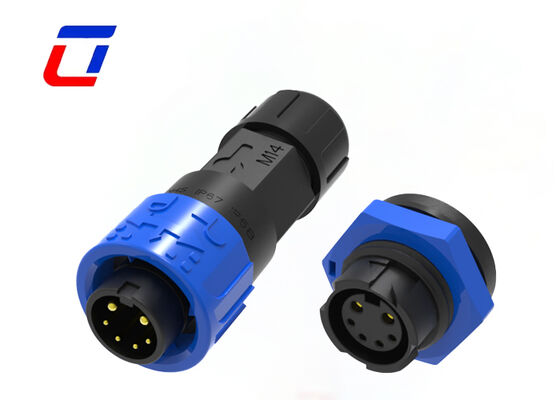

Name: M16 2+4 Pin Wire-to-Board-Steckverbinder ODM Industrieller Strom- und Signalstecker
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

M16 2+4 Pin Wire-to-Board-Steckverbinder ODM Industrieller Strom- und Signalstecker

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M16

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Typ:	wasserdichter Stecker	Stift:	2+4polig
Material:	PA66,UL94-V0	Wasserdichtigkeitsniveau:	IP67
Betriebstemperatur:	-40℃-+105℃	Kontaktmaterial:	Messing vergoldet
Hervorheben:	M16 2+4-poliger Kabelsteckverbinder , Industrielle Stromsteckdose , Wasserdichter Mehrfachsteckverbinder

M16 2+4 Stecker Draht an Bord Anschluss ODM Industrie-Strom und Signal Steckdose

PA66 Kunststoff 2+4 Mehrpinn IP67 Wasserdichtes Steckverbinder M16

Anwendungsbereiche

Wachstumslampen
Kommunikationsanwendung
Maschinen zum Codieren von Produkten
Produktcodierung der Bestandsliste
Inkjet-Systeme
Sonnensystem
Industrielle Tintenstrahlgeräte
Elektroausrüstung
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwere Maschinen

Produktmerkmale

Dual-Funktion Strom und Signalübertragung

Dieser Stecker vereint zwei Strom- und vier Signalpins in einer einzigen kompakten Einheit, wodurch eine gleichzeitige Bereitstellung einer stabilen Stromversorgung und eine hochpräzise Signalübertragung möglich ist.Die integrierte Konstruktion eliminiert die Notwendigkeit für separate Strom- und Signalanschlüsse, wodurch die Verkabelungsanordnung optimiert und die Installationskomplexität für multifunktionale Industriegeräte erheblich reduziert wird.

Kompatibilität für breite Anwendungen

Es ist für harte Betriebsbedingungen konzipiert und ist weitgehend kompatibel mit industriellen Automatisierungsgeräten, Außenbeleuchtungssystemen, Schiffsgeräten, Sensoren,und Steuerungssysteme, die alle eine zuverlässige und ununterbrochene Strom- und Signalübertragung erfordern.

Flexible Verbindungskonfigurationen für M16

Er ist sowohl in der Wire-to-Wire- als auch in der Wire-to-Board-Version für die Verbindungserie M16 erhältlich und bietet zwei Anschlussanschlüsse: Löt- und Schraubanschlüsse.Diese Flexibilität ermöglicht eine nahtlose Integration mit verschiedenen Verkabelungseinrichtungen, die den spezifischen Installationsanforderungen verschiedener industrieller Szenarien gerecht werden.

Technische Spezifikation

Elektrische Parameter
Zahl der Polen	Wasserdichte Verbindung mit 2+4 Pins
Aktuelles Rating	15+5A max.
Nennspannung	300VAC max.
Haltbarkeitsspannung	Bei der Anlage sind die folgenden Anforderungen zu beachten:

Technische Parameter
Kontaktwiderstand	10 mΩ max.
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40 °C ~ +105 °C
IP-Klasse	IP67 (1m / 30min), wenn gekoppelt
Schimmelstoff	PA66
Kontaktmaterial/Endmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	600VAC max.
Aktuelles Rating	15A max.
Min. Drahtgröße OD	3.0mm ~ 6.0mm
Maximale Drahtgröße	8.0mm ~ 10.0mm
Max. Querschnittsfläche des Kabels	0.5 mm2 ~ 2,5 mm2

Konstruktionsvorgaben

Häufig gestellte Fragen

F1: Wer ist für die Zollabfertigung verantwortlich?

A: Wir liefern vollständige Zollabfertigungsunterlagen (Handelskonto, Verpackungsliste, Konnossement, Zertifizierungsberichte).Die Zollabfertigungsgebühren und -zölle werden vom Käufer getragen (EXW/FOB-Bedingungen)- Wir können bei der Vorbereitung von Dokumenten helfen, wenn nötig.

F2: Wie kann ich meine Sendung verfolgen?

A: Sobald die Ware versendet ist, senden wir Ihnen die Tracking-Nummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.

F3: Wie kann ich Proben bekommen?

A: Es ist mir eine Ehre, Ihnen Proben anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort eine Probe schicken.

F4: Akzeptieren Sie außer USD auch andere Zahlungswährungen?

A: Unsere Standardwährung ist USD, aber wir können auch EUR, GBP oder andere wichtige Währungen akzeptieren. Bitte bestätigen Sie den Wechselkurs bei der Bestellung mit unserem Verkaufsteam.

Größe und Tag:

Ansprechpartner: Miss. Gina

Telefon: +86 075523019434
