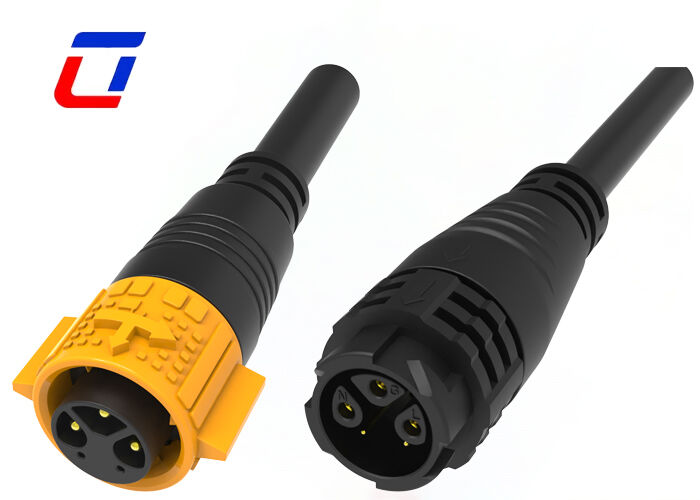

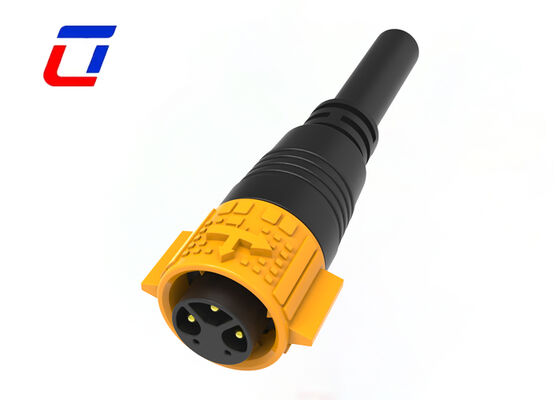

Name: M19 3+2 Pin Inline Wasserdichtes Steckverbindungsgerät
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

M19 3+2 Pin Inline Wasserdichtes Steckverbindungsgerät

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+2PIN	Wasserdichtigkeitsklasse:	IP67
Temperaturbereich:	-40℃~+105℃	Typ:	wasserdichter Stecker
Flammwidrigkeitsklasse:	UL94-V0	Kontaktmaterial:	Messing vergoldet
Hervorheben:	Wasserdichtes Verbindungsstück der Energie M19 , 3+2-Pin-Verbindung , Anschluss für das Schaltsignal

M19 3+2-poliger wasserdichter Inline-Steckverbinder mit Push-Lock-Stromsignalanschluss

Produktübersicht

Mehrpoliger männlich-weiblicher Steckverbinder M19 3+2-poliger Kabel-zu-Kabel-Niedrigstrom-Leistungsdatenanschluss

Hauptmerkmale

3+2-Pin-Zonendesign: Strom-Signal-Trennung

Das 3+2-Pin-Split-Layout (3 Strom + 2 Daten) liefert eine konstante Leistung bei niedrigem Strom und eine reibungslose Hochfrequenzsignalübertragung mit minimalen Interferenzen. Diese strukturelle Trennung eliminiert Störungen durch Leistungsschwankungen und gewährleistet eine zuverlässige Doppelübertragung für Schwachstromszenarien – perfekt für Sensoren und kleine Steuerungen, die Präzision erfordern.

Niedrigstromabgestimmt für maximale Zuverlässigkeit

Ausschließlich für ≤3A-Anwendungen mit vergoldeten Kupferlegierungskontakten (≤5mΩ Widerstand) entwickelt, die sich durch außergewöhnliche Antioxidations- und Verschleißfestigkeit für den Langzeitgebrauch auszeichnen. Präzise gestanzte Stifte sorgen für einen festen, sicheren Kabelsitz und verhindern so Kontaktprobleme und Signalverluste.

M19 selbstsichernd: sicher und wetterfest

Der standardmäßige M19-Selbstverriegelungsmechanismus rastet fest ein, um Vibrationen und Zugkräften standzuhalten und ein versehentliches Trennen der Verbindung zu verhindern. In Kombination mit einem hochfesten ABS-Gehäuse und einem Dichtungsring wird ein Staub- und Spritzschutz gemäß IP67 für Innen- und Außenbereiche ohne extreme Luftfeuchtigkeit erreicht.

Schnelle Kabel-zu-Kabel-Installation

Kompatibel mit Crimpen und Löten für 18-24AWG-Drähte. Die 3–8 mm verstellbare Kabelverschraubung verhindert ein Lösen der Stifte und ermöglicht so eine effiziente Installation für alle Schwierigkeitsgrade.

Technische Spezifikationen

Produkttypfunktionen	Steckersystem: Kabel-zu-Kabel Versiegelbar: Ja Stecker und Kontakt enden mit: Draht und Kabel Rundsteckverbindertyp: Stecker, Buchse Schalentyp: Kunststoffschale Produkttyp: Verbindungsset
Elektrische Eigenschaften	Anzahl der Pole: 3+2 Nennstrom: 15A+5A max Nennspannung: 600 VAC max Haltbarkeitsspannung: 2500 VAC bei 60 s.
Körpermerkmale	Gehäusematerial: PA66 Isoliermaterialtyp für Rundsteckverbinder: Thermoplast mit geringer Brandgefahr Hermetisch versiegelt: Ja Eintragsstil: Seite Umweltschutztyp: Elastomerversiegelt, hermetisch versiegelt O-Ring-Material: Elastomer abgedichtet, hermetisch abgedichtet Umweltschutz: Ja
Nutzungsbedingungen	Betriebstemperaturbereich: -40 °C bis 105 °C IP-Wasserdichtigkeitsgrad: IP67 IP-Staubschutzstufe: 6
Betrieb/Anwendung	Haltbarkeitsbewertung: 250, 251 Zyklen
Industriestandards	UL-Entflammbarkeitsklasse: UL 94V-0

Zusätzliche Funktionen

Push-Lock-Schnellverschlusssystem
Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombiniertes Stromsignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signal verfügbar
Version zur Feldmontage: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Stromstärke 20 A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt
OEM/ODM willkommen

Anwendungsbranchen

Kommunikationsanwendung

Produktcodierungsmaschinen

Lagerproduktkodierung

Tintenstrahlsysteme

Sonnensystem

Industrielle Inkjet-Ausrüstung

Elektrische Energieausrüstung

Forensische und pathologische Laborgeräte

Kommunikationsausrüstung

Schwere Maschinen

Produktionsdimension

Technische Details

Häufig gestellte Fragen

Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?

Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage basierend auf Ihrem Zielmarkt bereitgestellt werden.

Gibt es einen Rabatt bei Großmengenbestellungen?

Ja, wir bieten gestaffelte Rabatte für Großbestellungen an. Je mehr Sie bestellen, desto wettbewerbsfähiger ist der Preis. Bitte teilen Sie uns Ihre erwartete Menge für ein individuelles Angebot mit.

Wie kann ich meine Sendung verfolgen?

Sobald die Ware versandt wurde, senden wir Ihnen die Sendungsverfolgungsnummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.
