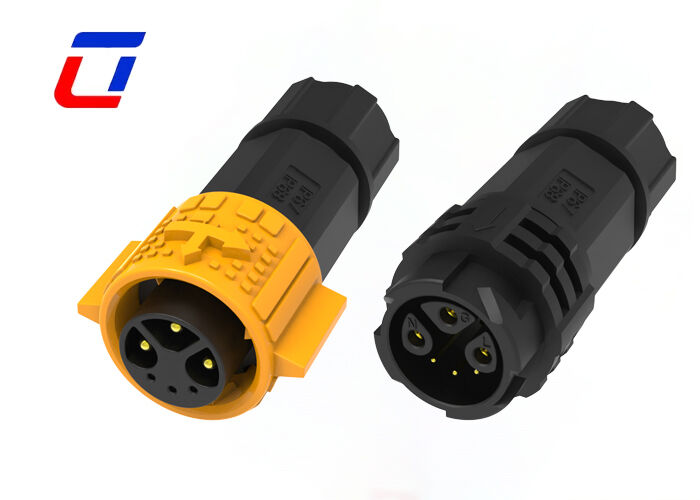

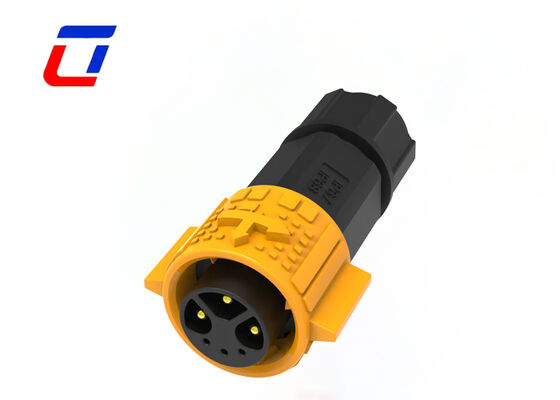

M19 3+3 Pin Kabel-zu-Kabel-Anschluss Schnellanschluss Strom- und Signalanschlüsse

Wasserdichter Draht-zu-Draht-Stecker M19 3+3-Pin 15A Schnellverbinder

• Push-Lock-Schnellverschlusssystem
• Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig für Strom
• 3+2-polig, 3+3-polig, 3+4-polig, 3+5-polig, 3+9-polig und 2+20-polig für kombinierte Strom- und Signalübertragung
• 6-polig, 7-polig, 8-polig, 9-polig, 10-polig, 11-polig, 12-polig, 14-polig, 16-polig und 18-polig für Signale verfügbar
• Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
• Nennstrom 15A für Langzeitbetrieb
• Kabelkonfektionierung unterstützt, kundenspezifische Anfertigungen willkommen
• OEM/ODM willkommen

Die 3-poligen Hauptstromkontakte sind aus großflächiger, vergoldeter Kupferlegierung gefertigt, ein spezielles Design, das effizient 15A Hochstrom führen kann und gleichzeitig den Wärmeverlust während der Stromübertragung minimiert – so wird eine stabile und effiziente Stromversorgung auch unter kontinuierlicher Hochlast gewährleistet. Ergänzend dazu sind die 3-poligen Hilfskontakte für die Signalübertragung bestimmt und verfügen über eine unabhängige Abschirmungsstruktur, die Stromrauschen effektiv von Signalwegen isoliert. Dieses integrierte Design erfüllt perfekt die Anforderungen an kombinierte "Strom + Signal"-Verbindungen von Geräten wie industriellen Sensoren und Steuerungen, wodurch der Aufwand für die Installation separater Strom- und Signalsteckverbinder entfällt und das gesamte Verdrahtungssystem vereinfacht wird.

Speziell optimiert für die Betriebs anforderungen von Geräten mittlerer Leistung, weisen die Stromkontakte einen Kontaktwiderstand von ≤3mΩ auf, was einen minimalen Energieverlust während der Stromübertragung garantiert. Darüber hinaus verwenden die Stromkontakte eine mehrsträngige, verdrillte Struktur, die die Beständigkeit des Kontakts gegen mechanische Ermüdung durch thermische Ausdehnung und Kontraktion oder Vibrationen bei langfristiger Hochstromnutzung erheblich verbessert und somit eine Verformung des Kontakts verhindert und eine gleichbleibende Leistung gewährleistet.

Die passenden Crimp-Terminals werden einer Hochtemperatur-Glühbehandlung unterzogen, einem Prozess, der die Duktilität und Verbindungszuverlässigkeit des Terminals verbessert. Beim Crimpen mit Drähten gewährleistet diese Behandlung eine dichte Verbindung mit geringem Widerstand, reduziert effektiv das Risiko einer Erwärmung der Verbindung aufgrund schlechten Kontakts und verbessert weiter die allgemeine Sicherheit und Stabilität der elektrischen Verbindung.

• Kommunikationsanwendungen
• Produktcodier maschinen
• Inventurproduktcodierung
• Tintenstrahlsysteme
• Solarsystem
• Industrielle Tintenstrahlgeräte
• Elektroenergiegeräte
• Laborforensik- und Pathologiegeräte
• Kommunikationsgeräte
• Schwer maschinen
