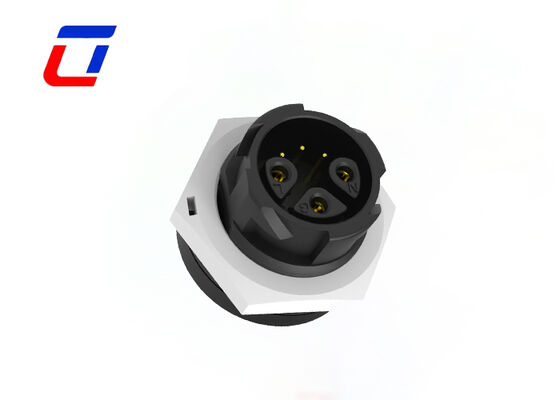

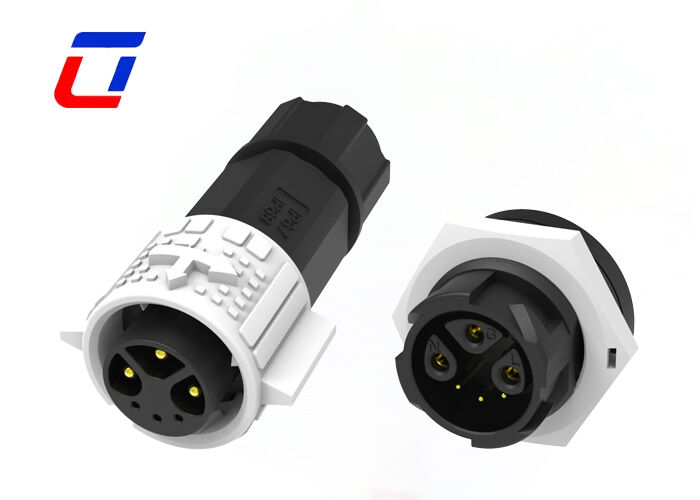

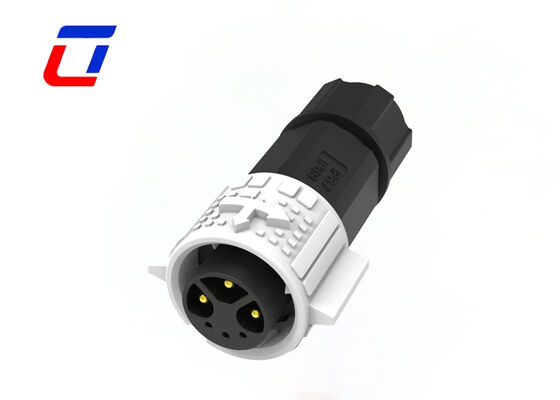

M19 3+3 Pin Wasserdichter Schottverbinder
300V Signal- und Stromverbinder für industrielle Anwendungen
Produktübersicht
Wasserdichter Draht-zu-Platine-Verbinder M19 3+3 Pin 15A+5A Schnellverbinder mit Push-Lock-Schnelllösesystem für zuverlässige industrielle Verbindungen.
Hauptmerkmale
- Push-Lock-Schnelllösesystem für einfache Installation
- Mehrere Pin-Konfigurationen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
- Kombinierte Strom- und Signaloptionen: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
- Nur-Signal-Optionen: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
- Feldmontageversionen für Draht-zu-Draht- und Draht-zu-Platine-Anwendungen
- 20A Strombelastbarkeit für Dauerbetrieb
- Kabelmontageservices und kundenspezifische Lösungen verfügbar
- OEM/ODM-Services willkommen
Produktbeschreibung
Der Ulinkcon M19 3+3 Pin Wasserdichte Draht-zu-Platine-Verbinder ist eine hocheffiziente Verbindungskomponente, die für die gleichzeitige Übertragung von Strom und Signal in Industrieanlagen entwickelt wurde. Mit einer gewindelosen selbstverriegelnden Struktur und IP67-Wasserschutz ist er ideal für raue Umgebungen, einschließlich Außenbereichen, feuchten und vibrationsreichen Anwendungen.
Das Produkt verfügt über ein 3+3-Pin-Funktionszonendesign, das die parallele Übertragung von 15A Hochstrom und 5A Signalstrom unterstützt. Dies erfüllt sowohl die Anforderungen an die Stromversorgung als auch gewährleistet eine stabile Steuersignalübertragung für industrielle Automatisierung, Außeninstrumente, Sicherheitsausrüstung und andere Anwendungen.
Technische Spezifikationen
| Verbindersystem |
Kabel-zu-Platine |
| Abdichtbar |
Ja |
| Verbinder & Kontaktenden zu |
Draht & Kabel |
| Rundsteckverbindertyp |
Stecker, Buchse |
| Gehäusetyp |
Kunststoffgehäuse |
| Produkttyp |
Verbinder-Kit |
| Anzahl der Positionen |
3+3 |
| Anzahl der Signalpositionen |
3 |
| Kontakte vorbelastet |
Ja |
| Betriebsspannung (VAC/VDC) |
600V max. |
| Gehäusematerial |
PA66 |
| Isolationsmaterial für Rundsteckverbinder |
Schwer entflammbares Thermoplast |
| Hermetisch abgedichtet |
Ja |
| Umweltschutz |
Elastomer abgedichtet, Hermetisch abgedichtet |
| Kontaktstrombelastbarkeit |
15A+5A max. |
| Rundsteckverbinder-Kontakttyp |
Stift-Buchse |
| Montagetyp des Verbinders |
Kabelmontage (Freihängend) |
| Ausrichtungstyp der Paarung |
Mit Schlüssel |
| Haltbarkeit der Paarung |
Mit |
| Drahtgröße (AWG) |
20AWG, 18AWG, 16AWG, 14AWG |
| Betriebstemperaturbereich |
-40°C bis 105°C |
| IP-Wasserversiegelungsgrad |
IP67 |
| IP-Staubversiegelungsgrad |
6 |
| UL-Entflammbarkeitsklasse |
UL 94V-0 |
Anwendungsindustrien
- Kommunikationsanwendungen
- Produktcodierer
- Inventurproduktcodierung
- Tintenstrahlsysteme
- Solarsysteme
- Industrielle Tintenstrahlgeräte
- Elektroenergieanlagen
- Labor-Forensik- und Pathologiegeräte
- Kommunikationsgeräte
- Schwerlastmaschinen
Produktionsabmessungen
Weitere technische Details
Häufig gestellte Fragen
F1: Was ist die Nennspannung?
A1: Die Nennspannung, auch als Betriebsspannung bekannt, hängt vom verwendeten Isolationsmaterial des Verbinders und dem Abstand zwischen den Kontaktgrößen ab. Einige Komponenten oder Geräte funktionieren möglicherweise nicht ordnungsgemäß unter ihrer Nennspannung.
F2: Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die notwendigen Dokumente zur Verfügung?
A2: Wir stellen vollständige Zolldokumente (Handelsrechnung, Packliste, Frachtbrief, Zertifizierungsberichte) zur Verfügung. Zollabfertigungsgebühren und Zölle werden vom Käufer getragen (EXW/FOB-Bedingungen). Wir können bei der Dokumentenerstellung helfen, falls erforderlich.
F3: Welche Versandmethoden bieten Sie an? Wie lange ist die Lieferzeit?
A3: Wir bieten mehrere Versandoptionen an: 1) Kurier (DHL/UPS/FedEx): 3-7 Werktage für kleine Pakete; 2) Luftfracht: 7-15 Werktage; 3) Seefracht: 20-45 Werktage. Die Lieferzeit variiert je nach Zielort und Versandmethode.
