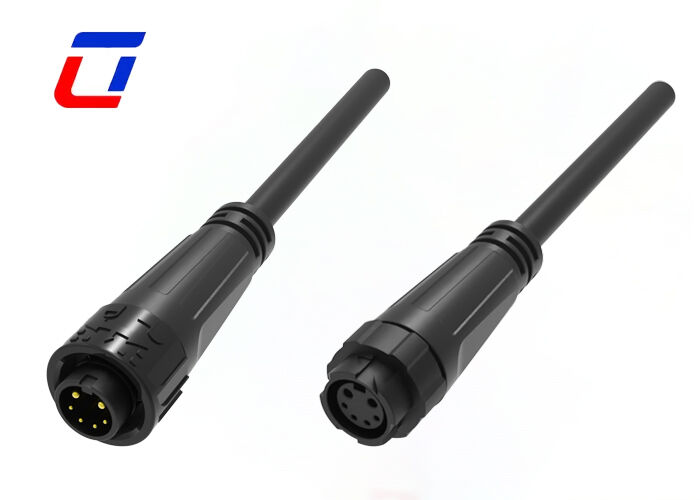

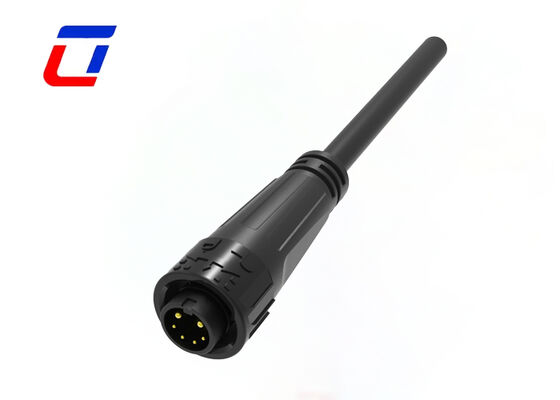

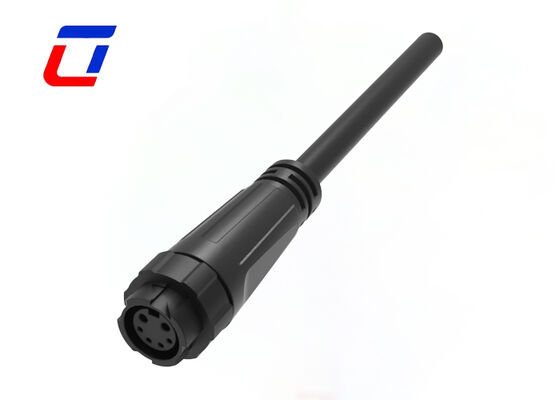

Name: M16 15A+5A Kleine wasserdichte Drahtverbinder Schnellverschluss IP67 Stecker 2+4 Pin
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

M16 15A+5A Kleine wasserdichte Drahtverbinder Schnellverschluss IP67 Stecker 2+4 Pin

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M16

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Typ:	wasserdichter Stecker	Stift:	2+4polig
Material:	PA66,UL94-V0	Wasserdichtigkeitsniveau:	IP67
Betriebstemperatur:	-40℃-+105℃	Kontaktmaterial:	Messing vergoldet
Hervorheben:	Wasserdichte Drahtverbindung M16 , 15A+5A Schnellverschluss-Steckverbinder , IP67 2+4 Pin Stecker

M16 15A+5A Kleine wasserdichte Drahtverbinder Schnellverschluss IP67-Stecker 2+4 Pin

PA66 Kunststoff 2+4 Multi-Pin IP67 wasserdichter Stecker M16

Anwendungsbereiche

Wachstumslichter
Kommunikationsanwendungen
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlanlagen
Elektrogeräte
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Produktübersicht

Der M16 2+4 Pin kleiner wasserdichter Schnellverschluss-Stecker (IP67) wurde speziell für integrierte Strom- und Signalübertragungsanwendungen entwickelt. Mit der Dual-Spezifikationsfähigkeit, die 15A Hochstromversorgung und 5A Signalübertragung unterstützt, bietet dieser Stecker zuverlässige Konnektivität für kleine Geräte, die in komplexen Umgebungen arbeiten. Er entspricht den M16-Schnittstellenstandards und verfügt über ein kompaktes Strukturdesign, das Installationsflexibilität mit Verbindungsstabilität in Einklang bringt, wodurch er sich ideal für Geräte mit Platzbeschränkungen eignet.

Das innovative 2+4 Pin Funktionszonen-Layout ermöglicht die unabhängige Übertragung von Strom und Signal ohne Störungen: Der 2-Pin-Kanal führt 15A Nennstrom für eine stabile Stromversorgung kleiner Geräte; der 4-Pin-Kanal verarbeitet 5A Signalinteraktion und gewährleistet so eine genaue Übertragung von Steuerbefehlen und Daten. Der Schnellverschlussmechanismus ermöglicht werkzeuglose Plug-and-Pull-Vorgänge mit automatischer Verriegelung nach dem Einsetzen, wodurch Vibrationen und äußeren Zugkräften wirksam widerstanden wird, um ein versehentliches Trennen zu verhindern, was die Effizienz der Installation, Wartung und Gerätefehlersuche erheblich verbessert.

Mit der Schutzart IP67 verfügt der Stecker über eine vollständig geschlossene Dichtungsstruktur mit kundenspezifischem wasserdichtem Gummiring, der umfassende wasserdichte und staubdichte Fähigkeiten bietet. Er blockiert das Eindringen von Staub vollständig und bleibt funktionsfähig, wenn er 30 Minuten lang in 1 m Wasser eingetaucht wird, wodurch er rauen Bedingungen wie Regen, Feuchtigkeitskondensation und Staubeintritt problemlos standhält und somit das Risiko von Kurzschlüssen und schlechtem Kontakt reduziert.

Die Materialauswahl priorisiert Leistung und Haltbarkeit: Leiter verwenden hochleitfähiges sauerstofffreies Kupfer mit verzinnter Anti-Oxidationsbehandlung, um Übertragungsverluste und Wärmeentwicklung für 15A/5A Dual-Strom-Anforderungen zu reduzieren; das Gehäuse besteht aus hochisolierendem technischen Kunststoff mit alterungsbeständigen, schlagfesten und leichten Eigenschaften, der langfristiger Exposition im Freien oder in industriellen Umgebungen standhält und die Produktlebensdauer verlängert. Weit verbreitet in kleinen Automatisierungsgeräten, Außensensoren, tragbaren Instrumenten, Sicherheitsüberwachungsterminals und kleinen Neuausrüstungen, die eine Allwetter-Verbindungszuverlässigkeit für einen stabilen Gerätebetrieb bieten.

Technische Daten

Elektrische Parameter

Polzahl	2+4 Pin wasserdichter Stecker
Strombelastbarkeit	15+5A max.
Spannungsfestigkeit	300VAC max
Durchschlagsfestigkeit	1500VAC @ 60 s.

Technische Parameter

Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Klemmenmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Spannungsfestigkeit	600VAC max
Strombelastbarkeit	15A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnitt	0,5 mm² ~ 2,5 mm²

Produktdesign

Häufig gestellte Fragen

Q1: Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die erforderlichen Dokumente zur Verfügung?

A: Wir stellen vollständige Zollabfertigungsdokumente (Handelsrechnung, Packliste, Konnossement, Zertifizierungsberichte) zur Verfügung. Zollabfertigungsgebühren und -zölle trägt der Käufer (EXW/FOB-Bedingungen). Wir können bei Bedarf bei der Dokumentenerstellung behilflich sein.

Q2: Kann ich nach Erhalt der Ware bezahlen?

A: Für die erstmalige Zusammenarbeit ist eine Vorauszahlung erforderlich, um einen reibungslosen Produktionsablauf zu gewährleisten. Für langfristige, vertrauenswürdige Kunden können flexible Zahlungsbedingungen nach mehreren erfolgreichen Bestellungen besprochen werden.

Q3: Wie erhalte ich Muster?

A: Gerne stellen wir Muster zur Verfügung, wobei die Frachtkosten vom Kunden getragen werden. Bitte geben Sie Ihre Kurierkontonummer und detaillierte Adresse an, und wir versenden die Muster umgehend.

Q4: Wie gebe ich eine Bestellung auf? Wie ist der Ablauf?

A: Der Bestellvorgang ist einfach: 1) Bestätigen Sie die Produktdetails und erhalten Sie eine Proforma-Rechnung (PI); 2) Leisten Sie die vereinbarte Anzahlung; 3) Wir beginnen mit der Produktion und informieren Sie über den Fortschritt; 4) Zahlen Sie den Restbetrag vor dem Versand; 5) Vereinbaren Sie die Lieferung und stellen Sie Tracking-Informationen bereit.
