Name: M25 3+3 Pin Led Connector Schnellverriegelung Draht Splice Connector Wasserdicht IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

M25 3+3 Pin Led Connector Schnellverriegelung Draht Splice Connector Wasserdicht IP67

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/UL/TUV
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+3PIN	Wasserdichtigkeitsklasse:	IP67
Aktuell:	15A	Temperaturbereich:	-40℃~+105℃
Material:	Nylon	Typ:	Männlich-weibliche Steckdose
Hervorheben:	M25 3-+3-Pin-LED-Anschluss , Wasserdichte IP67-Sprechverbindung , Schnellverriegelung multi Pin Connector

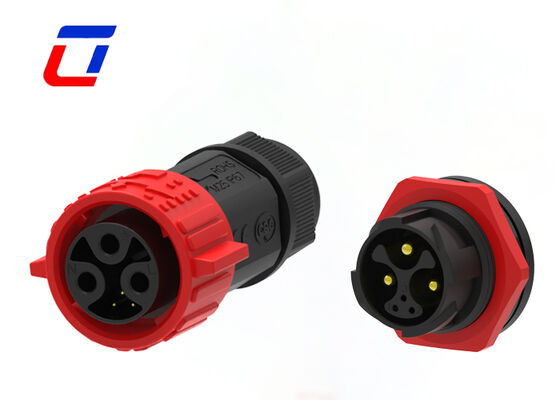

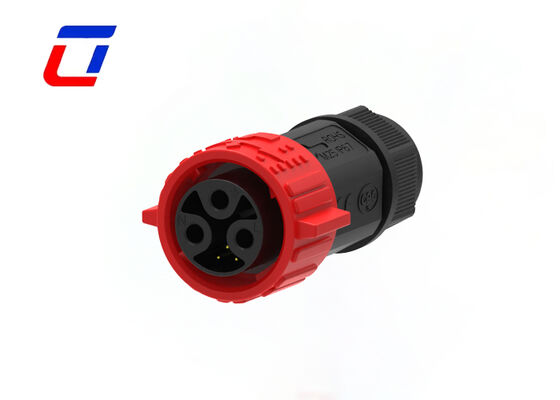

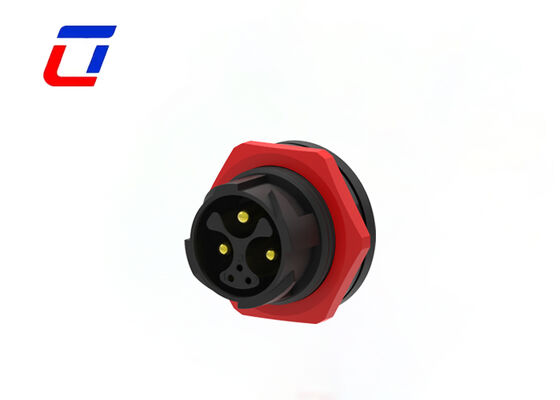

M25 3+3 Pin LED-Anschluss Schnellverschluss Drahtsplitteranschluss

M25 3+3 Pin Zuverlässige PA66 wasserdichte Steckverbinder IP67 Panel Mount Kreisverbindung mit 15A männlich weiblich Schnellverschluss Steckdose

Hauptmerkmale

Schnelllösesystem für einfache Installation
Mehrkernoptionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin und 2+20Pin
Feldmontage-Version: sowohl Draht-zu-Draht- als auch Draht-zu-Board-Optionen
Nennstrom 20A bei langem Betrieb
Kabelmontage unterstützt, kundenspezifisch willkommen
OEM/ODM willkommen

Produktübersicht

Der M25 3+3-Pin-Anschluss verfügt über ein Dual-Group-Layout-Design mit zwei Gruppen von Pins, die jeweils 15A und 5A haben und eine flexible Leistungsausrüstung für LED-Geräte bieten.Diese Konstruktion erfüllt die Leistungsanforderungen an LED-Leuchten und -module mit unterschiedlichen Leistungsanforderungen genau, die eine schnelle Anbindung ohne komplexe Übertragung ermöglicht.

Das Schnellverschluss-Splisse-System erlaubt die Verbindung und Verriegelung von Drähten ohne Werkzeuge von Hand, was Komfort und Effizienz gewährleistet.Wirksam gegen Zug und Vibrationen der Ausrüstung und gleichzeitig Abtrennung und schlechten Kontakt für eine stabile Stromversorgung der LED-Ausrüstung.

Mit IP67-Wasserdichtheit verfügt der Stecker über eine integrierte versiegelte Struktur mit einem benutzerdefinierten wasserdichten Gummiring, der Regenwasser, Sand, Feuchtigkeit,Ölflecken und andere VerunreinigungenEs eignet sich für komplexe Außen- und feuchte Umgebungen und verhindert Kurzschlüsse und Stromausfälle, während es die Lebensdauer von Steckverbinder und Ausrüstung verlängert.

Technische Spezifikation

Anschlusssystem	Kabel an Bord
Versiegelbar	- Ja, das ist es.
Verbindungs- und Kontaktendungen auf	Draht und Kabel
Typ des Kreislaufanschlusses	Stecker, Behälter
Muster der Schale	Kunststoffschalen
Art der Ware	Verbindungsgerät
Anzahl der Positionen	3+3
Anzahl der Signalpositionen	3
Kontakte vorinstalliert	- Ja, das ist es.
Betriebsspannung	Maximal 600 V.
Betriebspannung (VDC)	Maximal 600 V.
Muscheldrüsen	PA66
Typ des Isolationsmaterials für Kreislaufanschlüsse	Thermoplast mit geringer Brandgefahr
Hermetisch versiegelt	- Ja, das ist es.
Eintrittsstil	Seite
Art des Umweltschutzes	Elastomer versiegelt, hermetisch versiegelt
O-Ring-Material	Elastomer versiegelt, hermetisch versiegelt
Umweltschutz	- Ja, das ist es.
Kontaktstrom (maximal) (A)	Maximal 15A.
Kontaktart des Kreislaufanschlusses	Steckdose
Typ der Verbindungseinrichtung	Kabelmontage (frei hängend)
Typ der Paarungsrichtung	Schlüsselfest
Paarungshaltbarkeit	Mit
Wirbegröße (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Betriebstemperaturbereich (°C)	-40 ~ 105 °C
IP-Wassersiegelung	IP67
IP-Staubdichtungsgrad	6
UL-Flammbarkeitsbewertung	UL 94V-0

Anwendungsbereiche

Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktscodierung
Inkjet-Systeme
Sonnensystem
Industrielle Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen

Produktionsdimension

Technische Einzelheiten

Häufig gestellte Fragen

Was ist die Nennspannung?

Die Nennspannung, auch als Betriebsspannung bezeichnet, hängt in erster Linie vom verwendeten Steckverbinder-Dämmstoff und dem Abstand zwischen den Kontaktgrößen ab.Einige Komponenten oder Vorrichtungen können unter ihrer Nennspannung nicht ordnungsgemäß funktionieren.

Was ist der aktuelle Wert?

Nennstrom, auch als Betriebsstrom bezeichnet. Bei unterhalb des Nennstroms bei richtiger Spannung funktionieren Verbindungen im Allgemeinen ordnungsgemäß.thermische Überlegungen gewährleisten, dass der Stecker den Nennstromanforderungen entspricht, da der Stromstrom durch den Widerstand des Leiters und den Kontaktwiderstand Wärme erzeugt.

Wie kann ich eine Bestellung aufgeben?

Der Bestellvorgang ist einfach: 1) Bestätigen Sie die Produktdetails und erhalten Sie eine Proforma-Rechnung (PI); 2) Zahlen Sie die Anzahlung wie vereinbart; 3) Wir starten die Produktion und informieren Sie über die Fortschritte;4) Bezahlen Sie den Restbetrag vor dem Versand5) Bereitstellung der Lieferung und Bereitstellung von Nachverfolgungsinformationen.
