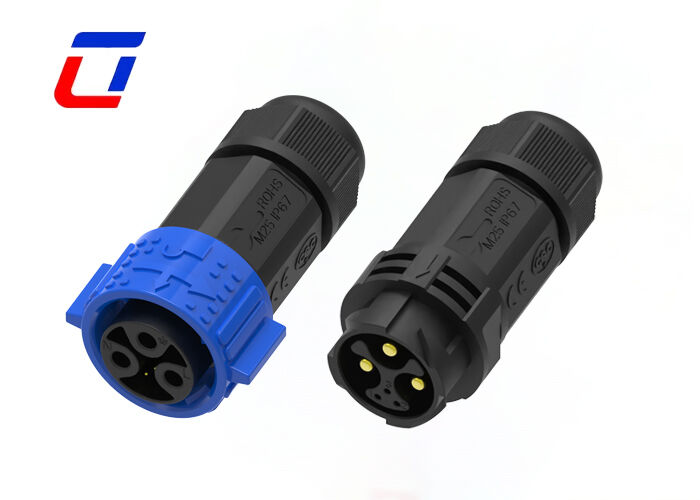

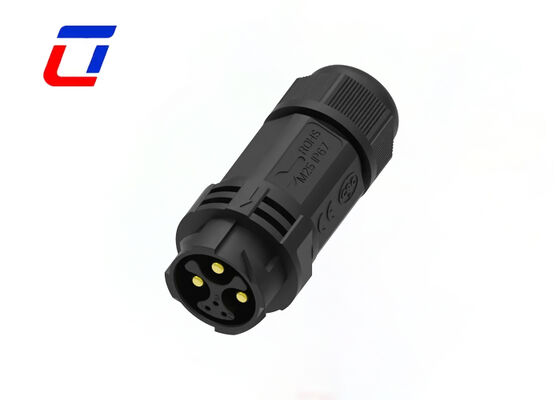

Name: M25 IP67 Runder wasserdichter Stecker 3+3 Steckdaten und Strom Schnellschließstecker
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

M25 IP67 Runder wasserdichter Stecker 3+3 Steckdaten und Strom Schnellschließstecker

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+3PIN	Wasserdichtigkeitsklasse:	IP67
Aktuell:	15A	Temperaturbereich:	-40℃~+105℃
Material:	Nylon	Typ:	Start-Ziel-Sieg-Verbindungsstück
Mechanische Funktionen:	Schnell anschließen/abkoppeln
Hervorheben:	Wasserdichtes Steckverbinder M25 3+3 Pins , IP67 rundes Schnellschließverbinder , Wasserdichtes Strom- und Datenanschluss

M25 3+3 Pin Zuverlässige PA66 Wasserdichte Steckverbinder IP67 Rundsteckverbinder

Wasserdichter Steckverbinder M25 3+3 Pin IP67 15A Stecker Buchse Schnellverriegelungssteckverbinder

Hauptmerkmale

Druckverriegelungs-Schnellspannsystem
Mehrkernoptionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin und 2+20Pin
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platinen-Optionen
Nennstrom 20A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen zur Anpassung
OEM/ODM willkommen

Produktübersicht

IP67 Wasserdicht & Staubdicht: Nimmt ein rundes Strukturdesign mit IP67-Schutz auf höchstem Niveau an, das das Eindringen von Staub vollständig verhindern und kurzzeitigem Eintauchen in 1 m tiefes Wasser für 30 Minuten standhalten kann. Es isoliert effektiv Feuchtigkeit, Schmutz und andere Verunreinigungen in Außen- oder rauen Umgebungen und gewährleistet die Sicherheit und Stabilität interner Komponenten sowie der Signal-/Stromübertragung.
3+3 Pin Dual-Funktions-Konfiguration: Ausgestattet mit einem 3+3-Pin-Design (3 Datenpins + 3 Strompins), das eine unabhängige Trennung von Datenübertragung und Stromversorgung ermöglicht. Es kann synchron eine stabile Datenübertragung und eine zuverlässige Stromversorgung abschließen und erfüllt die doppelten Anforderungen der Geräte an Signalinteraktion und Energieversorgung und verbessert die Integration der Verbindung.
Schnellverriegelungs-Verbindungsdesign: Ausgestattet mit einer Ein-Klick-Schnellverriegelungsstruktur, die eine schnelle Verbindung und Demontage zwischen dem Steckverbinder und dem passenden Teil ohne zusätzliche Werkzeuge ermöglicht. Die Verriegelung ist fest und löst sich nicht leicht, was die Effizienz der Installation, Wartung und des Austauschs vor Ort effektiv verbessert und die Arbeitskosten senkt.
Dualübertragung von Daten & Strom: Spezialisiert auf synchrone Übertragung von Daten und Strom, mit geringem Kontaktwiderstand und starker Entstörungsfähigkeit. Die Datenübertragung ist reibungslos ohne Paketverlust und die Stromversorgung ist stabil ohne Spannungsschwankungen, was für Geräte geeignet ist, die gleichzeitige Dateninteraktion und Stromversorgung benötigen.

Technische Spezifikationen

Steckverbindersystem	Draht zu Draht
Abdichtbar	Ja
Steckverbinder & Kontaktanschlüsse	Draht & Kabel
Rundsteckverbindertyp	Stecker, Buchse
Gehäusetyp	Kunststoffgehäuse
Produkttyp	Steckverbinder-Kit
Anzahl der Positionen	3+3
Anzahl der Signalpositionen	3
Kontakte vorgeladen	Ja
Betriebsspannung (VAC)	600V max.
Betriebsspannung (VDC)	600V max.
Gehäusematerial	PA66
Isolationsmaterialtyp für Rundsteckverbinder	Schwer entflammbares Thermoplast
Hermetisch abgedichtet	Ja
Eingangsstil	Seite
Umweltschutztyp	Elastomer abgedichtet, Hermetisch abgedichtet
O-Ring Material	Elastomer abgedichtet, Hermetisch abgedichtet
Umweltschutz	Ja
Kontaktstrombelastbarkeit (max) (A)	15A max.
Rundsteckverbinder Kontakttyp	Stift-Buchse
Steckverbinder-Montagetyp	Kabelmontage (frei hängend)
Paarungs-Ausrichtungsart	Mit Schlüssel
Paarungs-Rückhaltung	Mit
Drahtgröße (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Betriebstemperaturbereich (°C)	-40 ~105°C
IP-Wasserversiegelungsgrad	IP67
IP-Staubversiegelungsgrad	6
UL-Entflammbarkeitsklasse	UL 94V-0

Anwendungsindustrien

Kommunikationsanwendung
Produktcodiermaschinen
Inventurproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Inkjet-Ausrüstung
Elektrische Ausrüstung
Laborforensik & Pathologieausrüstung
Kommunikationsausrüstung
Schwerlastmaschinen

Produktionsabmessungen

Technische Details

Häufig gestellte Fragen

Was ist die Nennspannung?

Die Nennspannung, auch als Betriebsspannung bekannt, hängt hauptsächlich vom verwendeten Isolationsmaterial des Steckverbinders und dem Abstand zwischen den Kontaktgrößen ab. Einige Komponenten oder Geräte funktionieren möglicherweise nicht richtig, wenn sie unter ihrer Nennspannung betrieben werden.

Was ist der Nennstrom?

Der Nennstrom, auch als Betriebsstrom bekannt. Wenn Steckverbinder unter dem Nennstrom mit der richtigen Spannung betrieben werden, funktionieren sie im Allgemeinen ordnungsgemäß. Während des Steckverbinderdesigns stellen thermische Überlegungen sicher, dass der Steckverbinder die Nennstromanforderungen erfüllt, da der Stromfluss aufgrund des Leiterwiderstands und des Kontaktwiderstands Wärme erzeugt.

Sind Sie eine Fabrik oder ein Handelsunternehmen?

Wir sind eine Fabrik. Befindet sich im Ulinkcon Industrial Park, Bao'an District, Shenzhen, China
