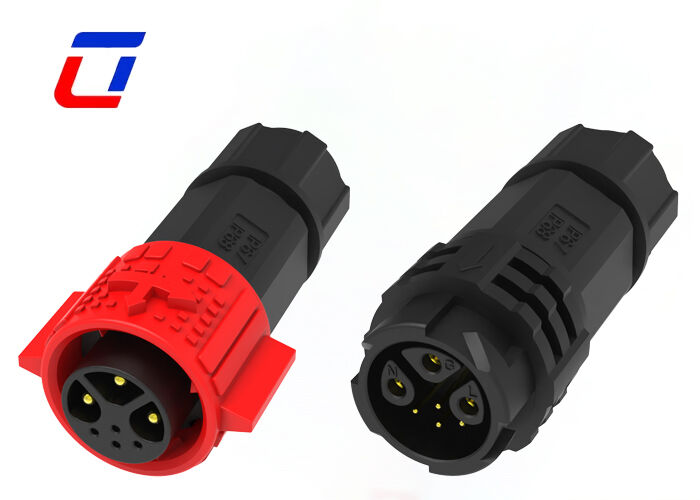

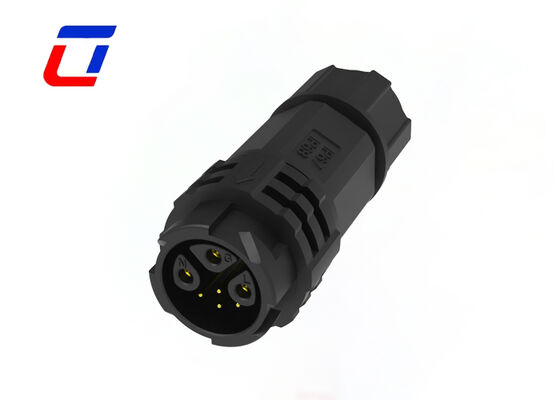

M19 Rundsteckverbinder Typen 3+4 Pin Wasserdichte Kunststoff PA66 Strom-Datensteckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Stift:	3+4Pin	Nennspannung:	300V
Aktuelle Bewertung:	15+5A	Steckertyp:	Schnellverbinder
Material:	Nylon	Schutzstufe:	IP67
Hervorheben:	Wasserdichtes Verbindungsstück der Energie M19 , 3+4 Pin PA66 Stecker , Wasserdichte Datenanschlüsse aus Kunststoff

M19 Stecker Buchse 300V Outdoor 3+4 Pin Strom- und Signalsteckverbinder

Produktübersicht

Outdoor Wasserdichter Stecker M19 3+4 Pin IP67 Wasserdichter Steckverbinder Draht zu Platine

Kurzbeschreibung

1. Hybrid-Kanaldesign mit 3+4 Pins

3 Pins für stabile Stromübertragung und 4 Pins für hochwertige Datenübertragung, wodurch eine integrierte synchrone Übertragung realisiert wird, um die doppelten Anforderungen an Stromversorgung und Signalübertragung zu erfüllen.

2. Hochwertiges PA66-Kunststoffgehäuse

Hergestellt aus hochfestem, korrosionsbeständigem PA66-Konstruktionskunststoff mit ausgezeichneter Isolierung, Hitzebeständigkeit und Alterungsschutz, was die Lebensdauer in komplexen Umgebungen verlängert.

3. IP67 Wasserdicht und Staubdicht

IP67-Schutz mit integrierter Abdichtung und wasserdichtem Gummiring, der Regen, Staub und Feuchtigkeit widersteht und einen stabilen Betrieb im Freien und unter rauen Bedingungen gewährleistet.

4. Vorteil der M19-Rundstruktur

M19-Rundschnittstelle, kompakt und kompatibel, mit einfacher Ausrichtung und schneller Verbindung für verschiedene industrielle Installationsszenarien.

5. Duale Funktion für Strom und Daten

Integriert Strom- und Datenübertragung, keine separaten Steckverbinder erforderlich, vereinfacht die Verkabelung und verbessert die Installationseffizienz.

6. Stabile Kontaktleistung

Hochleitfähige Pin-Kerne mit präziser Positionierung, stabilem Kontakt, geringen Verlusten und starker Entstörung, die eine reibungslose Stromversorgung und klare Datenübertragung gewährleisten.

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Mehrkernoptionen: 2-Pin, 3-Pin, 4-Pin, 5-Pin für Strom
3+2-Pin, 3+3-Pin, 3+4-Pin, 3+5-Pin, 3+9-Pin und 2+20-Pin für kombinierte Strom-Signalübertragung
6-Pin, 7-Pin, 8-Pin, 9-Pin, 10-Pin, 11-Pin, 12-Pin, 14-Pin, 16-Pin und 18-Pin für Signal verfügbar
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Nennstrom 20A für Langzeitbetrieb
Kabelmontageservice unterstützt
OEM/ODM willkommen

Technische Spezifikationen

Elektrische Parameter
Anzahl der Pole	3+4Pin
Nennstrom	Max. 20A
Nennspannung	Max. 300VAC
Prüfspannung	1500VAC @ 60 s.
Technische Parameter
Kontaktwiderstand	Max. 10 mΩ
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Schutzart	IP67 (1m / 30min) im gesteckten Zustand
Formenmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Anwendungsindustrien

Wachstumsleuchten
Kommunikationsanwendungen
Produktcodiergeräte
Lagerproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlgeräte
Elektroenergieanlagen
Forensische und pathologische Laborgeräte
Kommunikationsgeräte
Schwerlastmaschinen

Betriebsparameter

Nennspannung	Max. 600VAC
Nennstrom	Max. 20A
Min. Kabelaußendurchmesser	3,0 mm ~ 6,0 mm
Max. Kabelaußendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Konstruktionsskizze

Häufig gestellte Fragen

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind eine Fabrik. Ansässig im Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

F: Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die notwendigen Dokumente zur Verfügung?

A: Wir stellen vollständige Zollabfertigungsdokumente (Handelsrechnung, Packliste, Frachtbrief, Zertifizierungsberichte) zur Verfügung. Zollabfertigungsgebühren und Zölle werden vom Käufer getragen (EXW/FOB-Bedingungen). Wir können bei der Dokumentenerstellung helfen, falls erforderlich.

F: Akzeptieren Sie andere Zahlungswährungen außer USD?

A: Unsere Standardwährung ist USD, aber wir können auch EUR, GBP oder andere Hauptwährungen akzeptieren. Bitte bestätigen Sie den Wechselkurs mit unserem Verkaufsteam bei der Bestellung.
