Name: M25 15A+5A Kreislauf-Mehrspinn-Anschlüsse 3+3 Pin Schnellverriegelungsdraht an Bordanschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Verhandlungsfähig USD
Availability: InStock

Startseite Produkte Multi Pin Connectors Waterproof

M25 15A+5A Kreislauf-Mehrspinn-Anschlüsse 3+3 Pin Schnellverriegelungsdraht an Bordanschluss

Produktdetails:

Herkunftsort:	Shenzhen, China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/t, d/a, d/p, l/c
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+3-polig	Aktuell:	15A+5A
Material:	Nylon	Temperaturbereich:	-40℃~+105℃
Typ:	Männlich-weibliche Steckdose	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	M25 15A+5A kreisförmiger Mehrpinnanschluss , 3+3 Pins Schnellverriegelungsdraht an Bordanschluss , Wasserdichte Multi-Pin-Anschlüsse mit Schnellverschluss

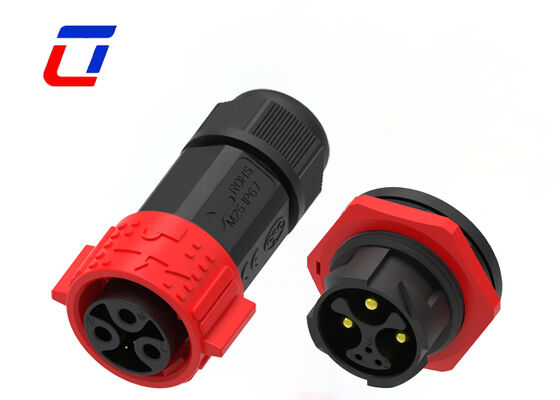

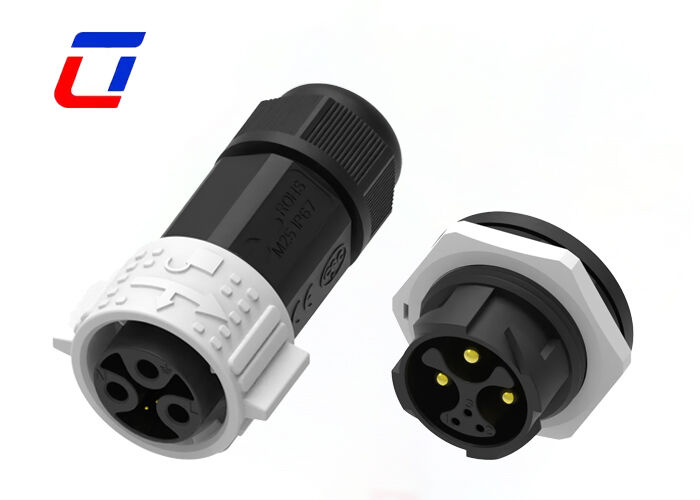

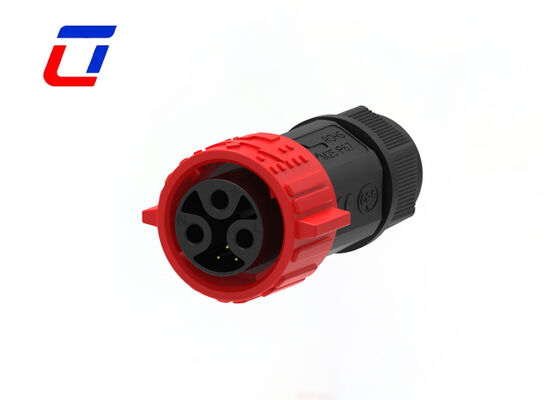

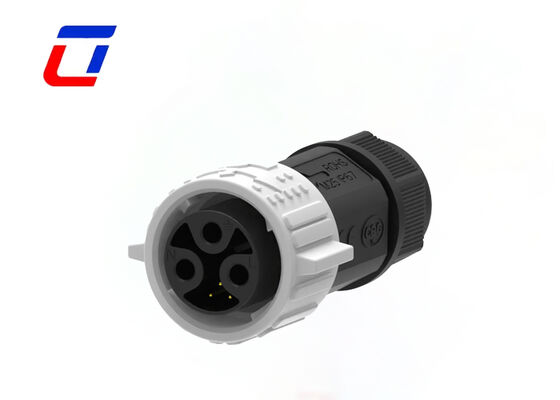

M25 15A+5A Rundsteckverbinder mit mehreren Pins 3+3 Pins Schnellverriegelungs-Leiterplattensteckverbinder

Hauptmerkmale

Schnellverschluss-System mit Druckverriegelung
Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig, 3+2-polig, 3+3-polig, 3+9-polig, 3+13-polig und 2+20-polig
Feldmontageversion: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Nennstrom 20A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen zur kundenspezifischen Anfertigung
OEM/ODM willkommen

Produktübersicht

3+3-poliges Trenndesign für isolierte Stromversorgung und Signal: Durch die Übernahme einer präzisen 3+3-poligen Trennstruktur realisiert der Steckverbinder eine vollständige Trennung von Strom- und Signalwegen. 3 dedizierte Pins unterstützen eine Hochleistungs-Stromversorgung von 15A, während weitere 3 unabhängige Pins für die Übertragung von schwachen Signalen mit 5A vorgesehen sind. Das Dual-Loop-Design eliminiert elektromagnetische Übersprechungen und Signalverzerrungen und ermöglicht eine synchrone und stabile Stromversorgung und Signalübertragung für integrierte Geräte.
Professionelle integrierte Kabel-zu-Platine-Verbindung: Ausgestattet mit einer Standard-Kabel-zu-Platine-Struktur, verbindet ein Ende Kabel und das andere Ende wird direkt in die Leiterplatte des Geräts gesteckt, ohne zusätzliche Adapter. Es kann fest auf der Hauptsteuerplatine installiert werden, was die interne Verkabelung des Geräts erheblich vereinfacht, Installationsplatz spart und die Geräteassemblierung kompakter und standardisierter für intelligente elektronische Steuergeräte macht.
Doppelte Nennstromstärke für genaue Anpassung der Bedingungen: Entwickelt mit differenzierten Doppelbelastungsspezifikationen, trägt der Hauptstromkanal stabil einen Nennstrom von 15A für die Stromversorgung der Kernausrüstung, und der Signalweg passt sich der schwachen Stromübertragung mit 5A für Sensorsignale und Steuerbefehle an. Das vernünftige Shunting-Design vermeidet Überhitzung, Signalabschwächung und Stromstörungen und gewährleistet einen extrem stabilen Betrieb.
Gewindefreie Schnellverriegelungs-Selbstverriegelungsstruktur: Ausgestattet mit einer verbesserten werkzeuglosen Schnellverriegelungs-Selbstverriegelungsstruktur, kann sie durch einfaches Drücken automatisch verriegelt werden und bietet eine dichte und stoßfeste Verbindung. Die Anti-Lösungs- und Anti-Abfall-Struktur widersteht Geräteerschütterungen und externen Zugkräften. Das Push-to-Release-Design unterstützt eine schnelle manuelle Montage und Demontage und verbessert die Effizienz der Massenproduktion und Wartung erheblich.
Standard M25 Universalspezifikation: Übernimmt die Industriestandard-M25-Rundgröße mit vernünftigem Pinabstand und ausreichender Isolationsdistanz. Die standardisierte Struktur ist hochkompatibel mit gängigen M25-Zubehörteilen auf dem Markt für einfachen Austausch. Der großflächige Hohlraum bietet eine hervorragende Wärmeableitungsleistung mit geringem Temperaturanstieg während des Langzeitbetriebs.
Industrietaugliches flammhemmendes und isolierendes Gehäuse: Aus einem Stück spritzgegossen aus hochfestem flammhemmendem technischen Kunststoff, verfügt das Gehäuse über eine ausgezeichnete Isolationsleistung, um Stromlecks und Kurzschlüsse zu verhindern. Es hat eine hervorragende Alterungsbeständigkeit, Temperaturbeständigkeit und Schlagfestigkeit und passt sich dem langfristigen Dauerbetrieb und geschlossenen Hochtemperaturbedingungen im Inneren von Geräten mit stabiler Serviceleistung an.

Technische Spezifikationen

Steckverbindersystem	Kabel-zu-Kabel/Platine
Abdichtbar	Ja
Steckverbinder & Kontaktanschlüsse zu	Draht & Kabel
Rundsteckverbindertyp	Stecker, Buchse
Gehäusetyp	Kunststoffgehäuse
Produkttyp	Steckverbinder-Kit
Anzahl der Positionen	3+3
Anzahl der Signalpositionen	3
Kontakte vorbelastet	Ja
Betriebsspannung (VAC)	600V max.
Betriebsspannung (VDC)	600V max.
Gehäusematerial	PA66
Isolationsmaterialtyp für Rundsteckverbinder	Thermoplast mit geringer Brandgefahr
Hermetisch abgedichtet	Ja
Eingangsstil	Seite
Umweltschutztyp	Elastomer abgedichtet, hermetisch abgedichtet
O-Ring Material	Elastomer abgedichtet, hermetisch abgedichtet
Umweltschutz	Ja
Kontaktstrombelastbarkeit (Max) (A)	20A max.
Rundsteckverbinder Kontaktart	Stift-Buchse
Steckverbinder-Montagetyp	Kabelmontage (Freihängend)
Mating Alignment Typ	Mit Schlüssel
Mating Retention	Mit
Drahtgröße (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Betriebstemperaturbereich (°C)	-40 ~105°C
IP Wasserdichtigkeit	IP67
IP Staubdichtigkeit	6
UL-Flammability-Rating	UL 94V-0

Anwendungsindustrien

Kommunikationsanwendung
Produktcodiergeräte
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlgeräte
Elektroenergieausrüstung
Labor-Forensik- und Pathologiegeräte
Kommunikationsausrüstung
Schwerlastmaschinen

Produktionsabmessung

Technische Details

Häufig gestellte Fragen

Was ist die Nennspannung?

Die Nennspannung, auch als Betriebsspannung bekannt, hängt hauptsächlich vom verwendeten Isolationsmaterial des Steckverbinders und dem Abstand zwischen den Kontaktgrößen ab. Einige Komponenten oder Geräte funktionieren möglicherweise nicht ordnungsgemäß, wenn sie unter ihrer Nennspannung betrieben werden.

Was ist der Nennstrom?

Der Nennstrom, auch als Betriebsstrom bekannt. Wenn Steckverbinder unter dem Nennstrom mit der richtigen Spannung betrieben werden, funktionieren sie im Allgemeinen ordnungsgemäß. Während des Steckverbinderdesigns stellen thermische Überlegungen sicher, dass der Steckverbinder die Nennstromanforderungen erfüllt, da der Stromfluss aufgrund des Leiterwiderstands und des Kontaktwiderstands Wärme erzeugt.

Wie garantieren Sie die Produktqualität?

Wir implementieren eine strenge Qualitätskontrolle während des gesamten Produktionsprozesses: Inspektion der Rohmaterialien, In-Line-Tests und abschließende Stichprobeninspektion. Alle Produkte haben eine 12-monatige Garantie gegen Herstellungsfehler.
